THEL-Gehäuse-Serie GHX...
Eine neue, von uns konstruierte Gehäuse-Serie.

Durch ungewöhnlich dicke Aluplatten (4mm) und einer festen Verschraubung mit Gewindewürfeln wird eine sehr hohe Stabilität und ein professionelles Aussehen erreicht. Kein Klappern, kein Durchbiegen.
Die durchdachte Konstruktion mit sorgfältig ermittelten Abmessungen ermöglicht den Aufbau von sehr vielen Varianten mit THEL-Modulen (vorerst nur eine Größe lieferbar).

Alle Aluminiumteile 4mm dick! Komplett gefräßt, Schnittkanten blank. Durch die variablen Konstruktionsteile ist diese Gehäuse-Serie äußerst flexibel und vielseitig einsetzbar.
Jede Platte lässt sich unabhängig von den anderen einzeln entfernen, wodurch Montage, Verdrahtung oder Veränderung komplexer Aufbauten stark vereinfacht wird.
Durch die Möglichkeit, alle Teile auch einzeln zu erhalten, kann man Platten nachbestellen -z.B. nach Missgeschicken-  oder für andere Zwecke einsetzen, wie nachfolgend beschrieben.
Die Fotos zeigen den grundsätzlichen Aufbau der Gehäuseserie.

Aufbau der GHX-Serie


< Frontplatte abgerundet und überstehend

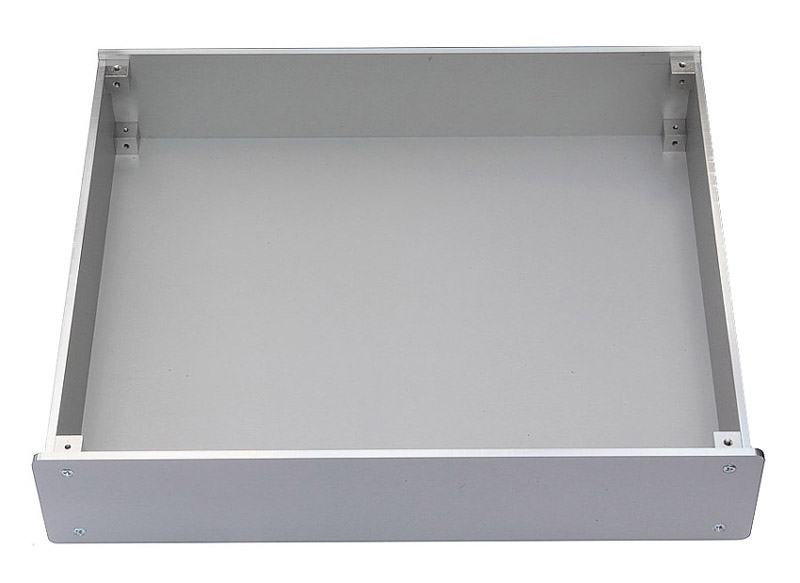

Das Foto links zeigt die standardmäßig gelieferte abgerundete Frontplatte und den stabilen und praktischen Aufbau mit den Gewindewürfeln.
Frontplatte bündig >

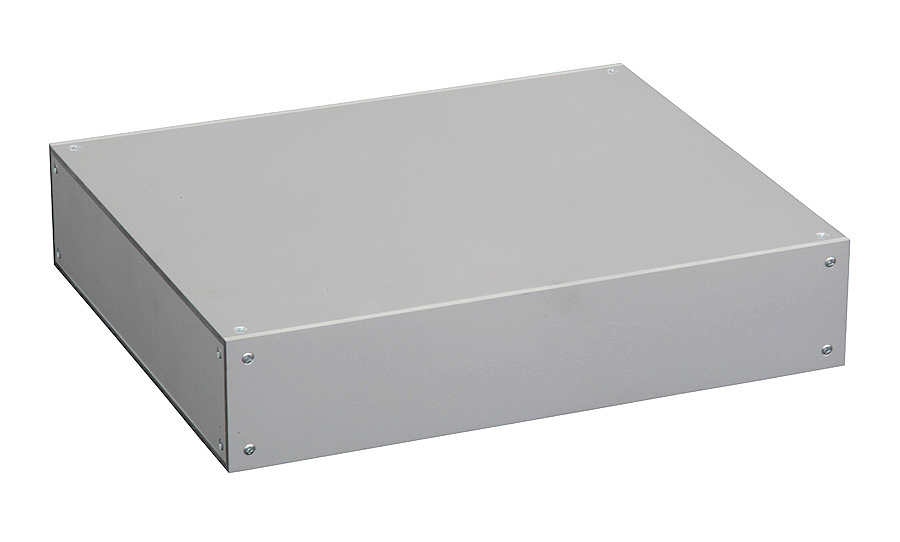

Das Foto rechts zeigt die auf Wunsch lieferbare Variante mit bündiger Frontplatte. Dadurch erhält das Gehäuse eine komplette mechanische Symmetrie, wobei jede Seite als Frontseite genutzt werden kann

Einbau von Trennwänden oder Montagehilfen

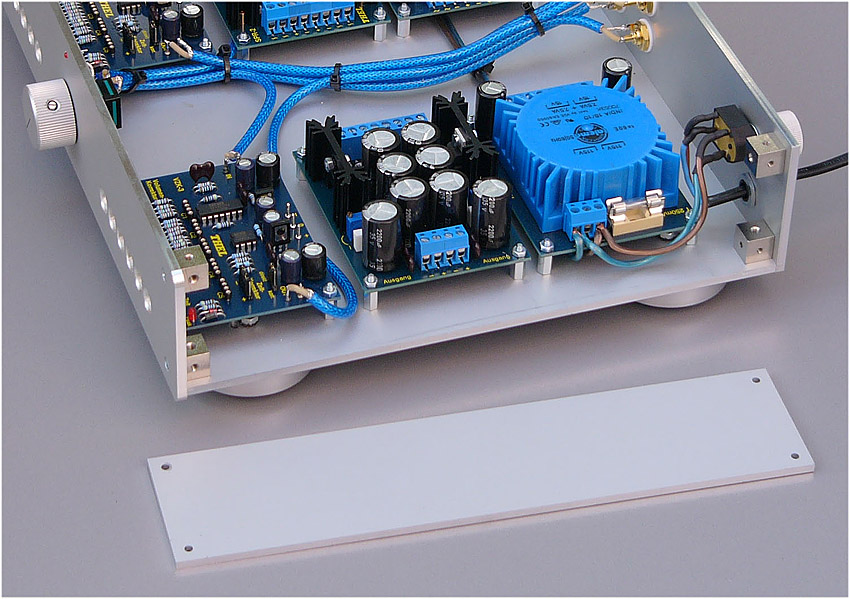

Wird ein zusätzlichens Seitenteil bestellt, so kann dieses an beliebiger Stelle im Gehäuse eingebaut werden. Das Foto < links zeigt eine Trennwand zur 230V-Sektion. Das Foto rechts > zeigt eine Montagehilfe für Potis und Wahlschalter, wenn diese nahe an der Rückwand platziert werden sollen.
Auch als zweite Frontplatte einsetzbar, wenn Poti-Verschraubungen nicht zu sehen sein sollen. Die Zwischenteile können bequem mit Gewindewürfeln am Boden befestigt werden



Maßgefertigte Kühlkörper

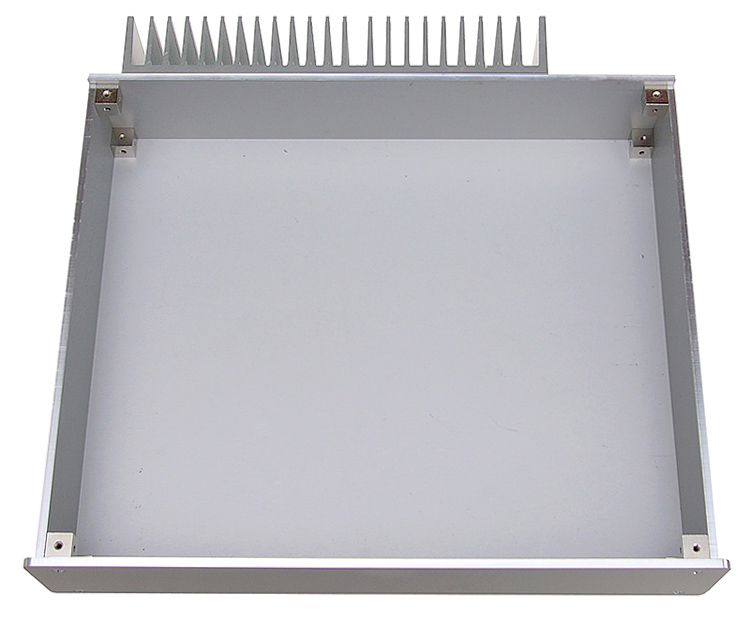

Die beiden Fotos < links zeigen den Einbau eines Kühlkörpers anstelle der Seitenwand. Der zusätzlich bestellte Kühlkörper muss von unten mit zwei Gewinden versehen und mit dem Boden verschraubt werden. Am Deckel ist dies nicht nötig. Die Külkörper können -je nach den inneren Platzverhältnissen- bündig mit der Außenseite montiert werden
Die beiden Fotos rechts > zeigen, dass verschiedene Positionen der Kühlkörper möglich sind. Es müssen nur die Befestigungsbohrungen an den entsprechenden Stellen im Boden angebracht werden. Die entstandenen kleinen Lücken bei den Gewindewürfeln können entweder so bleiben oder mit den abgesägten Enden der übriggebliebenen Seitenteile geschlossen werden.

Kühlkörper


Diese <beiden> Fotos zeigen, dass ein Külkörper auch direkt an die Seitenwand angeschraubt werden kann. Der Wärmeübergang ist dank den dicken Aluplatten kein Problem.
Wird nur ein Kühlkörper benötigt, so kann dieser auch an die Rückwand montiert werden.
Bei jeder Montage sollte etwas Wärmeleitpaste verwendet werden.
.
.
Bestellung GHX-Serie
Der Gehäusesatz wird zerlegt geliefert und besteht aus:
2 Platten (Deckel/Boden); 2 Seitenteilen;
1 Rückwand; 1 abgerundete überstehende Frontplatte;
8 Gewindewürfel; 25 Schrauben.
Wenn Sie eine bündige Frontplatte wünschen,
so vermerken Sie hinter der Typenbezeichnung ein "S" (Symmetrie), z.B. "GHX 31-26-06-S"

Montagezubehör
..
Preise und lieferbare Größen "GHX-Gehäuse Komplettsatz" mit überstehender, abgerundeter Frontplatte
Alle Maße sind Außenmaße. Die Innenmaße sind 8mm geringer.
Typ
Breite mm
Frontpl. mm
Tiefe mm
Höhe mm
Gewicht
Preis €
GHX 31-18-06 (ab Frühj. 2010)
310
320
180
65
?
?
GHX 31-26-06
310
320
260
65
2,5 kg
125,00
GHX 31-26-10
310
320
260
108
2,9 kg
145,00
GHX 42-26-06 (ab Frühj. 2010)
420
430
260
65
?
?
Die roten Eintragungen betreffen die nächsten geplanten Gehäusegrößen

.
Es können auch alle Gehäuseteile einzeln bestellt werden. Die Platten sind mit je vier Bohrungen versehen.
Stückpreise Einzelteile

für Gehäuse:
Deckel o. Boden
Seite links o. rechts
Rückwand (o. Front)
Frontplatte rund
Kühlkörper
GHX 31-26-06
GHX 31-26-DB
29,00 €
GHX 26-06-SE
13,00 €
GHX 31-06-HI
15,00 €
GHX 31-06-FP
15,00 €
K226/57
32,00 €
GHX 31-26-10
GHX 31-26-DB
29,00 €
GHX 26-10-SE
17,00 €
GHX 31-10-HI
19,00 €
GHX 31-10-FP
19,00 €
K226/100
49,00 €
Gewindewürfel und Schrauben
.
.
.
Gehäuse KGX
Resteverkauf. Dieses Gehäuse wird eingestellt und künftig durch das Gehäuse GHX 31-18-06 ersetzt.

Ein maßgeschneidertes Profil-Gehäuse für unsere neue kompakte Einplatinenvorstufe VX-K, daher keine weiteren Gehäusegrößen vorgesehen.
Aber auch andere Module können sehr praktisch eingebaut werden, z.B. eine Stereo-Endstufe mit AccuSound 30
2mm Aluplatten. BxTxH außen = 310x180x60mm. Innen (-8mm)
 Gehäuse KGX   Preis 98,00 €
Keine klappernden Gehäuseteile dank einer Rundum-Führungsnut in den Deckelplatten.

< Überstehende Frontplatte KGX-FP360   Preis 16,50 €
Um eine andere Optik zu erhalten, liefern wir eine zusätzliche Frontplatte von 360mm Breite. Sie wird mittels einer Gewindeschiene im Profil verschraubt.

Aufbau-Beispiele (siehe auch Gerätegalerie)
< KompaktVorstufe
VX-K
Die Gehäuse sind symmetrisch gefertigt, daher kann jede Seite als Frontseite verwendet werden
Stereo-Endstufe
AccuSound 30 >





Große Kühlkörper-Gehäuse
19"-Gehäuse
mit Hochleistungs-
kühlkörpern
Industrie-Qualität, lieferbar in drei verschiedenen Höhen
Das Gehäuse besteht komplett aus eloxiertem Aluminium.
Frontplatte:  4mm Alu natureloxiert.  Rest: 3mm Alu schwarz eloxiert.
Deckel gefräst.
Preise
400mm tief
Höhe (innen)
EUR
AluPro 400.2
82
355,00
AluPro 400.3
126
415,00
AluPro 400.4
171
445,00



250mm tief

AluPro 250.2
82
255,00
AluPro 250.3
126
315,00
AluPro 250.4
171
345,00
Gemeinsame Maße:
Breite innen = 355 mm;  Breite außen = 435mm; Breite Frontpl. = 483mm
Höhe außen = 6mm über Höhe innen (s. Tabelle)
