Audio-Performance Netzfilter
Extrem hohe Dämpfung
Optimale Anpassung an die Stör-Situation im Hausstromnetz dank sauber ausbalanciertem 3-stufigen Induktivitätsdesign.
Dadurch perfekte audiophile Einfügung in jede HiFi-Anlage.
THEL  Audio-Performance EMI-Filter Eigenentwicklung für höchsten audiophilen Genuß
Eine audiophile  Netzfilter-Serie mit Dämpfungseigenschaften, die bisher selten oder gar nicht erreicht wurden - und das bei geringster Baugröße. Perfektes Zusammenspiel von Dämpfung und reflexionsarmer Wirkung für alle Audiogeräte.
Durch nanokristalline höchstpermeable Kerne sind extrem hohe Induktivitäten bei kleinsten Abmessungen und vernachlässigbaren Innenwiderständen möglich.
Dämpft alle Arten von Störungen - egal, ob von Geräten im Haus (Schaltnetzteilwahnsinn, LED-Lampen), oder aus dem öffentlichen Stromnetz (z.B. Solaranlagen-Wechselrichter ).
Der hohe audiophile Wert dieser Filterserie wird maßgeblich durch den nanokristallinen Magnetwerkstoff der Vitroperm® -Drosseln verursacht. Der Werkstoff und der Innenwiderstand einer Drossel hat offenbar einen sehr großen Einfluss auf den Klang. Die hier erreichte hohe Induktivität bei gleichzeitig sehr niedrigem Innen-Widerstand ist bei gewöhnlichen Ferritkernen gar nicht, oder nur durch sehr große Drosseln möglich. Somit sind neben den harmonisch abgestimmten Bauteilewerten weitere Vorraussetzungen für die audiophile Wirksamkeit eines Netzfilters erfüllt.
Allerdings liegt der Anschaffungspreis einer einzigen Drossel in der Größenordnung eines durchschnittlich guten 2-stufigen Komplett-Filters. Aber dadurch können wir jetzt Netzfilter anbieten, deren Werte sowohl technisch als auch audiophil die Messlatte ganz oben ansetzen.
seit 2016
®Vitroperm ist ein Warenzeichen der Fa. Vacuumschmelze GmbH & Co. KG, 63450 Hanau. Info 1   Info2
.

Extrem hohe Dämpfung durch drei Stufen bei gleichzeitig extrem niedrigen Innenwiderstand
Geeignet für besonders kritische Stör-Umgebungen im Haushalt
Optimal ausgelegt für kleinste Lastströme bis Vollast
Optimale Auslegung der Filtertechnik für Audioanwendungen
Gibt es wirklich "Audio-Netzfilter"
Da es auf dem Markt sehr wenig Filter gibt, bei denen spezielle audiophile Ansprüche mit in die Entwicklung einfließen, ist und bleibt es ein Experimentierfeld. Wir haben uns vorgenommen, diese Tatsache zu ändern.
Die Klangqualität von Industriefiltern ist oft nicht konform zu deren elektrischen Daten. So können durchaus teure, hochdämpfende Filter schlechter klingen als einfache oder billige Filter. Auch die Einhaltung aller elektrischen Bestimmungen garantiert noch keine hohe audiophile Qualität.

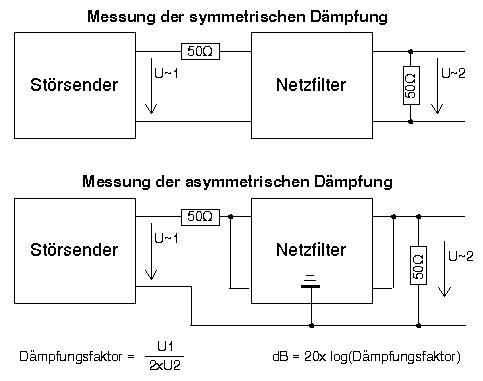

normierte Messanordnung
Was sagen Messwerte aus?
Da vor Ort kein Stromnetz dem anderen gleicht, was den Innenwiderstand und andere Parameter betrifft, so hat ein Netzfilter auch nicht überall die gleiche Wirkung. Das Messverfahren musste daher normiert werden. Die sogenannte Einfügungsdämpfung wird gemäß der Norm CISPR 17 gemessen (siehe Skizze). Diese Messungen sind geeignet, die Wirkungsweise gleicher Filterschaltungen verschiedener Hersteller direkt miteinander vergleichen zu können. Unter anderem wird eine Spannung von 1 Volt und einem Frequenzbereich von 10kHz bis >100MHz eingespeist, der Innenwiderstand dieser Signalspannung beträgt 50 Ohm, die Lastimpedanz ebenfalls 50 Ohm. Das ist die gebräuchlichste Angabe.
Die Aussagekraft der Wirkungsweise vor Ort verhält sich ahnlich, wie Verbrauchsangaben von PKWs. Dort wird auch unter normierten Bedingungen gemessen, die oft sehr stark von der Praxis abweichen.
Demnächst veröffentlichen eigen normierte Messwerte, die näher an der Praxis liegen.
.
Die Aussagekraft der CISPR17 Messung ist für die Praxis jedoch sehr gering.
Ein Grund ist, dass weder die Störquelle, die Störsenke noch das angeschlossene Leitungssystem einen reellen Widerstand von 50 Ohm aufweisen. Die Messung nach CISPR17 erfolgt nur bei ca. 1V und ohne Belastung, d.h. der Betriebsstrom des Filters wird nicht erreicht und somit findet keine Vormagnetisierung der Drosseln statt. Außerdem ist der Innenwiderstand von Störquellen im Netz stark abhängig von Entfernung und Frequenz. Da ein höherer Innenwiderstand der Messanordnung den Dämpfungswert eines Filters stark erhöht, kann die gleiche Störspannung an verschiedenen Orten auch sehr verschiedene Dämpfungswerte nach einem Filter aufweisen. Statt der normierten Messing mit 50 Ohm sind es im Bereich unter 100kHz real deutlich weniger (bei unter 10kHz je nach Netzsituation ca. 1-10 Ohm).

Somit  fällt auch die tatsächliche Dämpfung eines Filters unter 100kHz am Stromnetz wesentlich geringer aus, als nach CISPR17 gemessen, das bei 10kHz eigentlich mit einem deutlich unter 50 Ohm liegenden Serienwiderstand gemessen werden müsste.
Auch bei unseren Netzfiltern der EMI-Serie haben wir die Werte der CISPR17 Norm angegeben, um Vergleichswerte mit anderen Filtern zu haben. Hier zeigen wir die Ergebnisse unserer eigenen Messung in einem 1 Ohm-System, das so aufgebaut wurde, dass es der aktuellen Störsituation, z.B. von Solaranlagen und anderen niederohmigen Störquellen besser angepasst ist.

1-Ohm Messung vs CISPR17-Messung
Messkurven EMI-Filter pdf
Die scharzen Linien zeigen die genormte CISPR17-Messung (symmetrisch und asymmetrisch)
Die roten Linien zeigen unsere Netzsimulation mit 1 Ohm Quellwiderstand (symmetrisch und asymmetrisch)

Beispiel: Die 4kHz Störung eines Steckerladegerätes, (LED-Lampen ähnlich) hat eine wesentlich höhere Quellimpedanz als die Störquelle einer nahen Photovoltaikanlage (Taktfrequenzen 4-16kHz; Spektrum 2-150kHz). Die Störung des Steckerladegerätes, bzw. der LED-Lampen kann nach Filterung kaum messbar, die Störung der Solaranlage vielleicht noch deutlich vorhanden sein.

Aber wie gesagt: die Normierung nach CISPR17 dient nur dem Vergleich verschiedener Filter untereinander.

1
2
3
4
2x
3,3mH
2x
3,9mH
2x
6mH
2x
3,3mH
6A
6A
16A
12A
Nr.1 + 3 = Vitroperm® Drossel
Wie erreichen wir ein sogenanntes audiophiles Netzfilter?
Die audiophile Performance lässt sich nicht unbedingt aus den technischen Daten und der Einhaltung aller elektrischer Bestimmungen ableiten. Wir haben festgestellt, dass neben der Optimierung der Bauteilewerte besonders die Drosseln einen wesentlichen Anteil haben. Die eingesetzten Vitroperm® Drosseln haben eine bis zu zehn mal höherer Permeabilität, als herkömmliche Ferrite. Dadurch kann bei gleicher Leistung der Kern wesentlich kleiner ausfallen, und bei gleicher Induktivität die Windungszahl deutlich herabgesetzt werden, was einen extrem geringen Durchgangswiderstand, auch bei mehreren Stufen, zur Folge hat. Zusammen mit dem besonderen Kernmaterial steigt dadurch die audiophile Performance enorm an.

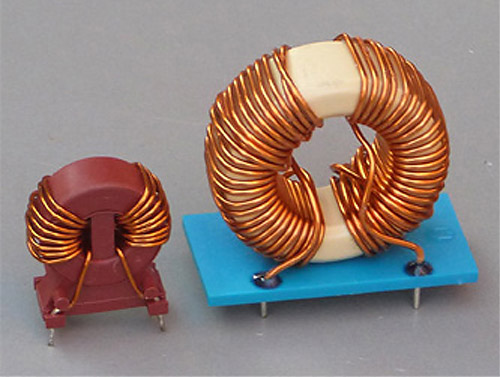

Das nebenstehende Foto zeigt einen Größenvergleich der Vitroperm® -Drosseln (Nr.1 und Nr.3) gegenüber herkömmlichen Ferrit-Drosseln (Nr.2 und Nr.4). Zu beachten ist, dass Drossel Nr.3 sogar doppelt gewickelt ist.
Ein Praxisbeispiel: Bekannterweise wird in der Ausgangsstufe einer Digitalendstufe eine Drossel von ca. 20-30µH eingestezt. Würde man nur eine Windung auf den Kern der Drossel Nr.3 wickeln, hätte man schon fast 200µH erreicht.

Stufe 1+2 = asym. Dämpfung
Stufe 3 = sym. Dämpfung
4xC zw. N+L = sym. Dämpfung
4xC an Erde = asym. Dämpfung
Unsere Entwicklungsmethode
Wir messen die Filter zunächst nach CISPR 17, um sie messtechnisch mit anderen vergleichen zu können. Allerdings unterwerfen wir sie hauptsächlich einem selbstentwickelten Standard. Es werden reelle Netznachbildungen verwendet, und vor allem unter Netzspannung und verschiedenen Lastbedingungen gemessen. Dabei haben wir auch etliche hochwertige Industriefilter mit einbezogen, um die audiophile Qualität unserer Filter einordnen zu können.
Die größte Beachtung haben wir dem Bereich von 1kHz bis 100kHz geschenkt. Dank der Spezialdrosseln können hier die geforderten hohen Induktivitäten ohne einen nennenswerten Anstieg des Innenwiderstandes erreicht werden, insbesondere der nicht kompensierten 3. Drossel für asymmetrische Störungen.

Viele Filter arbeiten in der Regel nur unter einer bestimmten Last optimal. Das gilt ein wenig auch für unsere. Allerdings konnten wir - mehr durch Experimente als durch Messmethoden - erreichen, dass die Unterschiede bei verschieden Lasten sehr gering ausfallen und somit ein 6 Ampere-Filter bei <100mA Last immer noch eine außergewöhnlich gute Performance zeigt.
Ein anderes sehr wichtiges Kriterium ist der Durchgangswiderstand des Filters. Dieser liegt bei unseren Filtern dank des besonderen Kernmaterials im Bereich von ein bis drei Metern Netzkabel. Auch muss das Zusammenspiel der verschiedenen Induktivitäten und Kapazitäten peinlich genau ausbalanciert werden. Die Reflektionen von LC-Kombinationen sind oft unberechenbar, und die optimalen Werte meistens nur durch Experimente in den Griff zu bekommen.

Hat man einmal das komplette Filterdesign im Griff, dann reizt das Limit.
Es werden zwar teilweise extrem gute Messwerte erreicht, jedoch ist die audiophile Performance nicht immer mit den Messwerten konform. Daher geht hier die Intuition und Experimentierfreudigkeit mehr mit ein, als bei vielen anderen Entwicklungen. Nur so können Ideen jenseits des Üblichen in Erfolg umgesetzt werden.
Dennoch muss verstanden werden, dass die Wirksamkeit eines Netzfilters nicht überall gleich ist und sehr stark von der jeweiligen Störsituation abhängt. Daher lässt sich der Klang nicht pauschal beschreiben, da alle Geräte unterschiedlich auf die Beseitigung von Netzstörungen vor Ort reagieren. Auf jeden Fall funktioniert hinter diesen Filtern keine Datenübertragung mehr über das Stromnetz.

Störarten
Symmetrisch: Störungen Phase gegen Nullleiter.
Asymmetrisch: Störungen Phase/Null gegen Schutzleiter.

Im öffentlichen Stromnetz verursachen Störquellen, die keinen Bezug zum Erdpotential haben (Überlandleitungen) symmetrische Störungen. Nahe Photovoltaik (PV) -Anlagen, o.ä, sowie Geräte im Haus verursachen symmetrische und asymmetrische Störungen. Da solche Geräte Grenzwerte einhalten müssen, besitzen störende Geräte, wie Schaltnetzteile, usw. bereits ein Entstörfilter, so dass diese Störpegel bereits reduziert sind. Daher sind unsere Filter durch Ihr Schaltungsdesign hauptsächlich auf eine extrem hohe Dämpfung von symmetrischen Netzstörungen ausgelegt, wobei die asymmetrische Dämpfung in einem ausgewogenen Verhältnis dazu steht.
Die Dämpfung unterhalb 10kHz ist hier ungewöhnlich hoch (Gemessen bei einem Innenwiderstand der Störquelle von 50 Ohm).
Von 0-1kHz haben die Elkos in den Siebteilen von Audiogeräten eine sehr starke Glättungswirkung. Durch den steigenden ESR nach höheren Frequenzen hin lässt diese Wirkung von 1kHz bis 10kHz allmählich nach und Netzstörungen übergehen dann einfach die Elkos. Hier setzt der nahtlose Übergang zu unseren EMI-Filtern ein, wodurch ein perfektes Zusammenspiel mit Elkobatterien in Siebteilen besteht. Dadurch ist es nahezu unmöglich, dass z.B. die üblichen, manchmal direkt aus Ladegeräten hörbaren 4kHz Takte, usw.  in einem Audiogerät noch nachweisbar sind.
Außerdem vagabundiert ein breitbandiges Impulspaket durchs Netz und produziert ebenfalls eine Unmenge von Störfrequenzen. Das können Sprachverbindungen sein, sowie Datenübertragungen und eine Menge mehr. Auch Einflüsse aus der direkten Nachbarschaft sind unberechenbar, vor allem, wenn Industrie angesiedelt ist.


Auswirkung von Störungen
Direkt hörbar sind zumeist nur wenig Störungen. Oft sind es aber gerade die unhörbaren Signale, die den größten Ärger bereiten. Bei audiophilen Geräten können sie die Gegenkopplung aus dem Takt bringen, so dass es zu Kompressionseffekten kommt. Bei CD-Spielern muss man dagegen mit den gefürchteten "Glitches" im Bereich der digitalen Signalverarbeitung rechnen. Viele Auswirkungen sind nicht vorhersehbar, da jedes Gerät anders auf Störungen reagiert. Auf jeden Fall können bestimmte hochfrequente Störanteile sich vorbeischleichen an Trafos, Siebungen, usw. und auf verschiedene Weise direkt auf das Tonsignal wirken.
Hinweise, für den optimalen Einsatz mehrerer Filter

Die EMI-Filter Serie wirkt in beiden Richtungen, d.h. es werden Störungen aus dem Netz ins Gerät stark gedämpft (Vorwärtsdämpfung). Ebenso Störungen durch bestimmte Verbraucher zurück ins Netz (Rückwärtsdämpfung).
Mehrere Geräte, die selbst Störungen verursachen, sollten nicht parallel hinter einem EMI-Filter angebracht werden. In diesem Falle wird das rückwirkende Störsignal eines Gerätes durch die Kondensatorlast des Filters zwar etwas gedämpft, die Dämpfung ist aber am Eingang des Filters wesentlich höher.
Deshalb sollten nur dann mehrere Geräte hinter einem Filter angebracht werden, wenn diese keine oder nur wenig Rückwärtsstörungen verursachen. Dieser Hinweis fehlt oft bei Steckdosenleisten mit einem gemeinsamen Filter.

Geräte ohne nennenswerte Rückwärtsstörungen sind insbesondere Geräte mit analogen Netzteilen, wie Endstufen, Vorstufen, jeweils ohne digitale Signalverarbeitung.

Geräte mit Rückwärtsstörungen:
1. Geräte mit digitaler Signalverarbeitung, wie CD-Player, DA-Wandler, PWM-Endstufen, usw.,
2. Geräte mit Schaltnetzteilen, wie Computer, Musikserver, usw. und sogar Kaffeemaschinen mit LCD-Display.
3. Geräte, die früher mit analogen Netzteilen aufgebaut waren, und jetzt immer mehr mit Schaltnetzteilen hergestellt werden.

Zusätzlicher Ferritkern
Im Gegensatz zu RC-Gliedern, können LC-Glieder keine Energie vernichten. Durch Auf- und Entladung der Kondensatoren und des Magnetkerns der Spulen werden die zu filternden "Energien" zwischen Netzfilter und Stromnetz nur hin und her "geschaukelt", also reflektiert. Das kann unberechenbare, sehr komplexe Auswirkungen haben, insbesondere wenn noch andere Geräte im Haushalt Entstörfilter besitzen, wie z.B. immer mehr Geräte mit Schaltnetzteilen.
Ein Ferritkern ist ein magnetischer Widerstand, der energievernichtend wirkt (Energie in Wärme umsetzt), und dadurch unerwünschte Auswirkungen im Hochfrequenzbereich verringert. Das Stromnetz stellt für hohe Frequenzen einen sehr hohen Innenwiderstand dar, wodurch sich vor Ort entstehende Störungen leicht auf andere Geräte verbreiten können, sonst könnte Internet übers Stromnetz, oder auch ein Babyphon nicht funktionieren. Allerdings lassen sich Frequenzen umso leichter dämpfen, je höher sie sind.
1. Jedes unserer EMI-Filter wird mit einem Ferritkern geliefert, der um die Zuleitung dicht am Filter angebracht werden sollte, um im HF-Bereich oberhalb 1MHz Reflektionen mit dem Stromnetz und mit weiteren parallegeschalteten Filtern zu verringern (s. Fotos unten).
2. Geräte mit Schaltnetzteilen besitzen bereits ein kleines Entstörfilter, um die Takt-Störungen (Rückwärtsstörung) auf ein gesetzlich bestimmtes Maß zu reduzieren. Wird vor einem solchen Gerät ein hochwirksames EMI-Filter angebracht, dann sollte so dicht wie möglich vor dem Schaltnetzteil ein weiterer Ferrit-Ring über der Zuleitung angebracht werden (falls nicht schon im Gerät oder im Netzkabel vorhanden). Ein solcher Ring kann zusätzlich bestellt werden.

Was ein Netzfilter nicht kann:
Brummstörungen in Verstärkern vermeiden.
Einschaltstrom begrenzen, (bestenfalls ganz minimal)
Überlagerte Netzgleichspannung verringern.
Nicht leitungsgebundene Funkstörungen ins Gerät verringern (z.B. Mobilfunk)
Spannungseinbrüche und Netzspannungsschwankungen ausgleichen.

Achtung! Netzfilter dürfen nicht hintereinander geschaltet werden. Wegen unberechenbarer Resonanzen können Bauteile durch Überlastung bersten.

Bei einem absolut sauberen Netz ist - zumindest theoretisch - kaum eine weitere Klangverbesserung zu erwarten.
In diesem Falle können die EMI-Filter als eine Vorbeugung angesehen werden, da wir bei der Entwicklung dieser Serie sehr großen Wert darauf gelegt haben, dass beim Einsatz in einem sauberen Netz keinerlei Nachteile entstehen. Denkbar wäre, dass Einflüsse, wie schlechte Verbindungskontakte in den Netzleitungen, usw., etwas ausgebügelt werden können.
Auf jeden Fall sollte zusätzlicher Wert auf eine gute Hausinstallation gelegt werden. Angefangen von den Sicherungselementen über gute Kontakte in Abzweigdosen, Steckdosen und Anschlusskabeln.

Eine Verschlechterung des Klangs können wir nur nachvollziehen, wenn:
1. Filter eingesetzt werden, die ungünstig dimensioniert sind, z.B. ein zu hoher Innenwiderstand.
2. Filter eingesetzt werden, die auf Grund eines anderen Anwendungsbereiches Reflektionen mit weiteren funkentstörten Geräten (Schaltnetzteile) im Haus verstärken.
3. Filter eingesetzt werden, bei denen das Vor- Rückverhältnis nicht passt, usw.


Anschlussklemmen: 250VAC, 15A, max 4mm2
Litzendrähte können ohne Beschädigung angeschlossen werden

Preise und technische Daten

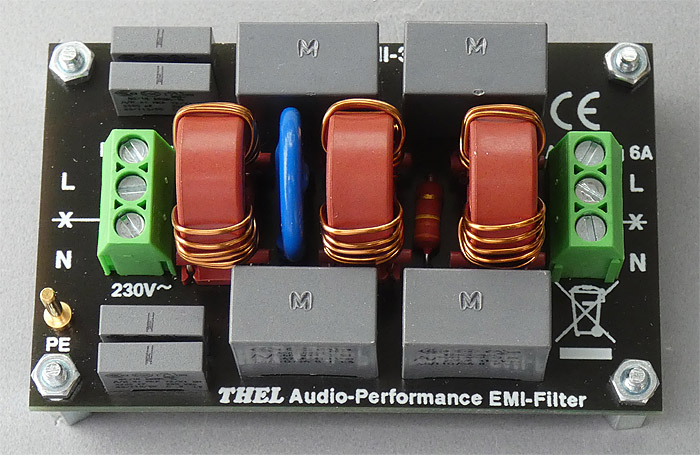

EMI-306    6 Ampere

Belastbar bis 1400W
Für Audio-Geräte aller Art
EMI-315    15 Ampere

Belastbar bis 3500W
Z.B. für Endstufen >1000W
115/230V AC; 50/60Hz; 6A Nennstrom
Bereich höchster Performance: 0,3 - 4,5A (70-1000W)
Bereich sehr guter Performance: 0,04 - 6A (10-1400W)
Dämpfung nach CISPR 17:
1kHz = 0,5dB
5kHz = 23dB
10kHz = 40dB
100kHz = 88dB
Ableitstrom: 0,5mA
Innen-Widerstand  0-100Hz = 0,075 Ohm
Spannungsabfall = 75mV~/Ampere
(450mV~ bei 6A)
(entspricht 3m Netzkabel 3x1,5)
Sehr kleine Abmessungen trotz 6A
max Verlustwärme bei 6A: ca. 3 Watt
Überspannungsschutz 8000A/25ns
LxBxH = 80 x 50 x 28mm
Preis pro Stück:  79,00 Euro
(inkl. Ferritkern F-14)
115/230V AC; 50/60Hz;  15A Nennstrom
Bereich höchster Performance: 1A - 10A (230-2300W)
Bereich sehr guter Performance: 0,2 - 15A (50-3500W)
Dämpfung nach CISPR 17:
1kHz = 1dB
5kHz = 15dB
10kHz = 32dB
100kHz = 77dB
Ableitstrom: 0,5mA
Innen-Widerstand  0-100Hz= 0,028 Ohm
Spannungsabfall = 28mV~/Ampere
(420mV~ bei 15A)
(entspricht 1,2m Netzkabel 3x1,5)
Drosseln bifilar gewickelt
max Verlustwärme bei 15A: ca. 7 Watt
Überspannungsschutz 8000A/25ns
LxBxH = 108 x 62 x 41mm
Preis pro Stück:  127,00 Euro
(inkl. Ferritkern FK-14)

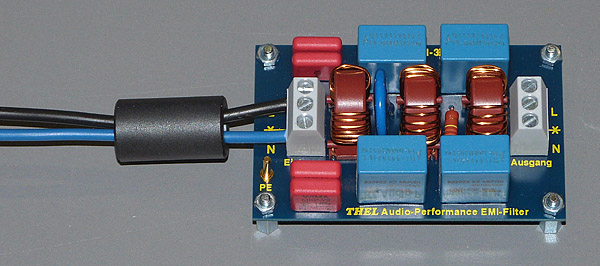

Jedes Filter wird inkl. 1 Stück
passendem Ferritkern FK-14 geliefert
zur Vermeidung von Reflektionen.

Dieser Ferritkern wird über die beiden
Zuleitungskabel (L + N) gezogen.
L=28,5mm; Außen=14,2mm; Innen=6,3mm
Zusätzliche Ferritkerne
auch für konfektionierte Kabel
siehe weiter unten

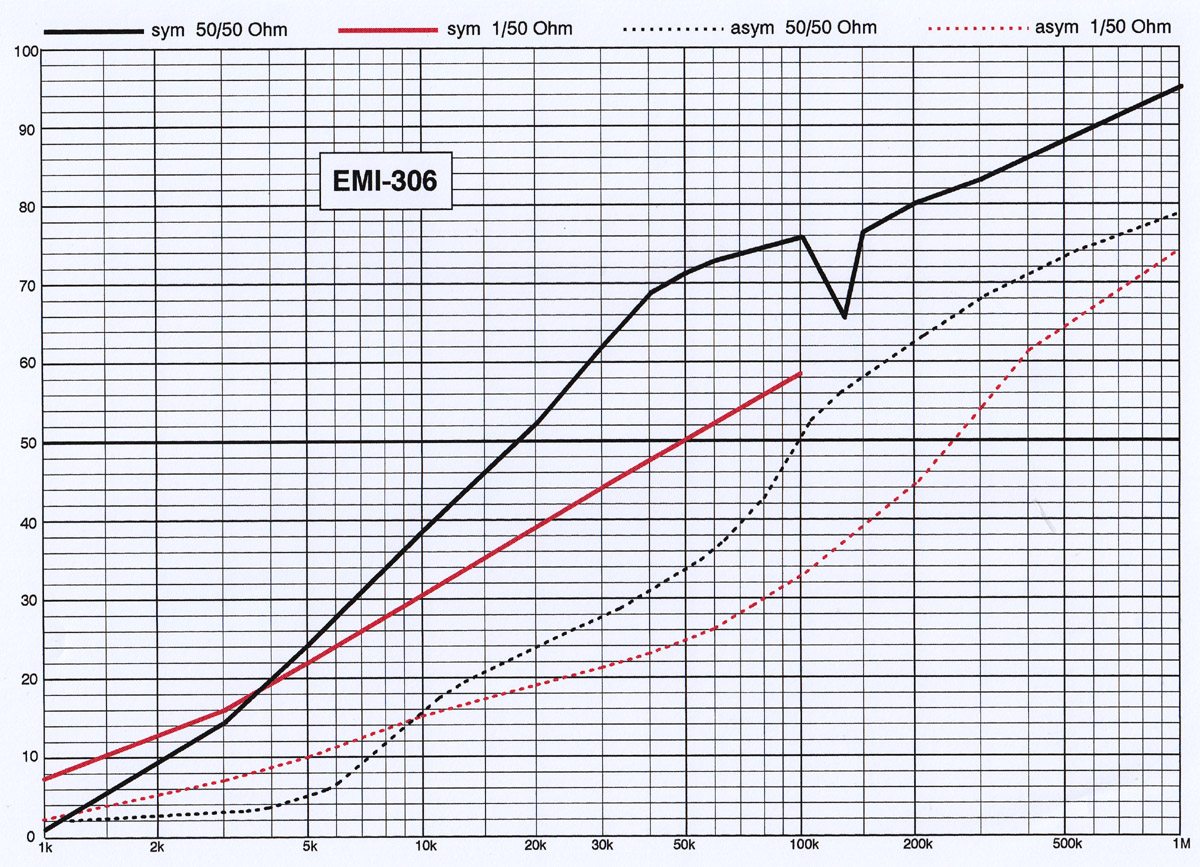

Dämpfungskurven nach CISPR 17 (50/50 OHM)
(schwarze Linien)
und unsere eigene Messung (1/50 Ohm)
(rote Linien)
zusätzlich: 1kHz - 10kHz
(bis 1GHz >110dB)
Aufbau-Anleitung
Das 15 A Filter sollte nur eingesetzt werden,
wenn der Verbraucher mehr als 4-5A benötigt (>1000W).
Anschlussklemmen: 250VAC, 15A, max 4mm2
Litzendrähte können ohne
Beschädigung angeschlossen werden

Wichtige Hinweise
Die Filter sind nach den Regeln der Sicherheit aufgebaut. Nur sicherheitsgeprüfte Qualitätsbauteile werden eingesetzt.
Die Weiterverarbeitung sollte nach gültigen Sicherheitsrichtlinien erfolgen (z.B. VDE).
Für größtmögliche Dämpfungswerte sollte der max Nennstrom des Filters nicht unnötig hoch sein.
Die Filter sind speziell für Audiogeräte entwickelt und nicht für starke Impulslasten, wie Motoren, usw geeignet.
In einem solchen Falle sollte die Nennstrombelastung 50% nicht übersteigen.


EMI = Electro magnetic Interference;  englische Bezeichnung für Störaussendung.
Andere Bezeichnungen:
EMV-Filter.  EMV= Elektromagnetische Verträglichkeit;  englisch: EMC.
RFI-Filter.     RFI =  Radio Frequency Interference, eine Überlagerung von elektromagnetischen Wellen.

Anwendungsbeispiele und Zubehörteile
Die Filter können direkt in ein Gehäuse eingebaut werden,
dass vor Störungen geschützt, und/oder entstört werden soll.
Netzfilter-Zentrale

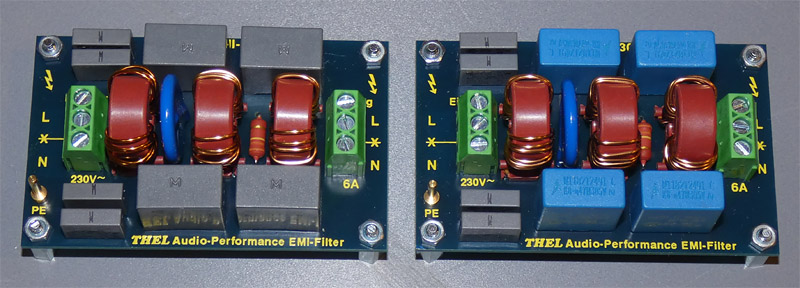

Die nebenstehnden Fotos zeigen das Aufbaubeispiel für eine sechskanalige Netzfilterzentrale mit je einem 6A-Filter pro Steckdose. Diese lassen sich hier z.B. über einen zweipoligen Netzschalter gemeinsam einschalten. Eine weitere Steckdose (im Mustergerät ganz links) führt ständig Spannung und ist nicht gefiltert.
Die Sicherungen haben einen Wert von 6,3A träge und dienen dem Schutz der Filter, können aber entsprechend den angeschlossen Geräten individuell verringert werden.
Der Aufbau dient als Vorschlag oder Anregung für eigene Ideen.
Als Gehäuse wird unser GHX 42-26-07 verwendet


Einschleifen des Filters in ein Netzkabel
Gehäuse-Einbau mit Kaltgerätebuchsen oder Kabelanschluss.
Links = EMI-315 mit Kaltgeräte-Dosen. Rechts = EMI-306 mit Kabelanschluss. Oder beliebig andere Kombinationen.
Da der Ferritkern FK-14 hier nicht mehr montiert werden kann, bieten weiter unten Leitungskerne an, die auf dem Anschlusskabel angebracht werden können.
EMI-306 im Gehäuse GH-125K mit Kabelanschluss
Im Beispiel wird ein abgeschirmtes Netzkabel und die Kabeldurchführungen KG-08 verwendet. Die Kabel-Schirmung wird nirgendwo angeschlossen, sondern direkt durchgeschleift. Der Schutzleiter wird auch durchgeschleift und gleichzeitig an den PE-Pin des Filters angeschlossen. In dieses Gehäuse passen ebenso die Kaltgerätedosen.
EMI-315 im Gehäuse GH-160K mit Kaltgerätedosen.
Der Schutzleiter wird durchgeschleift und gleichzeitig an den PE-Pin des Filters angeschlossen. In diesem Gehäuse können ebenso die Kabeldurchführungen KG-13 verwendet werden. Im Foto sind sämtliche Zubehörteile gezeigt, die verbaut werden können, um einen kompletten Kabelsatz zu erhalten. Als Netzkabel kann jedes beliebige Kabel mit 3x1,5 Quadrat konfektioniert werden.
Die Leiterplatte EMI-315 muss in diesem Falle mit nur 5mm langen Abstandsbolzen versehen werden, da sonst der Deckel nicht schließt. (Bei Bestellung bitte angeben, normalerweise sind 10mm montiert).

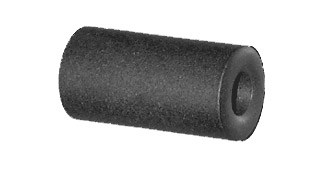

Ferritkern.
Dieser Ferritkern wird über die Netz-Zuleitungslitze geschoben, z.B. bei unserer Filterserie EMI... oder vor Netzteilen in anderen Geräten.
FK-14   A=14,2mm; B=28,5mm;  C=6,3mm (wie bei EMI mitgeliefert)
FK-16   A=16,0mm; B=28,0mm;  C=9,0mm
Leitungskerne für konfektionierte oder angeschlossene Kabel. Diese Kerne bestehen aus zwei Hälften, die in eine Kunststoff-Ummantelung montiert sind und geöffnet werden können. Dadurch ist es möglich, den Leitungskern auf einem konfektionierten oder fest angeschlossenen Kabel anzubringen.
LK-21 (rund)   für max 7.5mm Durchmesser
LK-23 (rund)   für max 9,5mm Durchmesser
LK-32 (eckig) für max  13mm Durchmesser
Maße LK-21
Maße LK-23
Maße LK-32
Montagebeispiele der Leitungskerne
für konfektionierte Netz-Zuleitungen von 7,5 bis 13mm Durchmesser.
Oben im Bild  = LK-32
Unten im Bild = LK-23
Ein Leitungskern wird in der Regel an der Geräteseite angebracht.
An der Netzsteckerseite kann noch ein Leitungskern zusätzlich angebracht werden.

Preise Zubehör
Stellen Sie sich ihr Wunschzubehör zusammen
siehe auch >  Netzanschlusstechnik
Typ
Bezeichnung
sonst
Euro
Kunststoff-Gehäuse unbearbeitet
GH-125K
125 x 70 x 39mm*
14,90
Kunststoff-Gehäuse unbearbeitet
GH-160K
160 x 5,995 x 49mm*
17,90
Kabeldurchführung
KDF-08
bis 8,5mm Kabel
2,50
Kabeldurchführung
KDF-13
 bis 13mm Kabel
3,50
Schukostecker
Schu-16
16 A
7,60
Kaltgerätekupplung
 GK-180
15 A
5,90
Kaltgerätestecker
GS-180
15 A
6,90
Kaltgeräte-Einbaubuchse
KB 15
15 A
3,80
Kaltgeräte-Einbaustecker
KS 15
15 A
2,90
1m Netzkabel geschirmt 3x1,0
NKG-310
 d=8mm, bis 12A
5,50
Ferritkern
FK-14
bis 6mm Kabel
2,50
Ferritkern
FK-16
bis 9mm Kabel
2,80
Leitungskern
LK-21
bis 7,5mm Kabel
5,30
Leitungskern
LK-23
bis 9,5mm Kabel
5,50
Leitungskern
LK-32
bis 13mm Kabel
5,50
*=Außenmaß
.
