auf dieser Seite:
High-End Audio-Module
für den Selbstbau
Hier finden Sie die perfekte Verschmelzung unveränderlicher Werte mit modernster Technologie
Wenn Sie zu unseren umfangreich beschriebenen Produkten vor einer Bestellung noch Infos benötigen,
die Sie trotz Suche auf unseren umfangreichen Webseiten nicht finden konnten,
oder wenn es später noch Unklarheiten beim Aufbau geben sollte,
stehen wir Ihnen auch gern telefonisch zur Verfügung  (Wir liefern keine Fertig-Geräte)
Alle Module geprüft - anschlussfertig - einfach aufzubauen und "made in Staufenberg"
.
 .NEU im Programm seit den letzten 12 Monaten
High Performance
Netzfilter
Power-Siebung
für Endstufen
High-End
Symmetrierer
High-End-Endstufe
Scionthel
Klangregelung
+Loudness
.
Unsere TOP 5 Module
Platz 1
Platz 2
Platz 3
Platz 4
Platz 5
Netzfilter EMI-306
Netzteil NT25HQ
Netzteil Black-Pulsar
Aktivweiche SAW-30
Sym-Controller
.
.

- - - - - -    Seitenübersicht    - - - - - -
Endstufen
Vorstufen
Phono-Vorstufen
Filtertechnik
Signalsteuerung
Analoge Netzteile
Links
.
High-End Endstufe
Kraftvoll und lebendig
NEU
High-End MOS-FET-Endstufe Scionthel  20 bis 350Watt
Nicht vorstellbar, was danach kommen soll
.
.
Die besten Audiogeräte und Lautsprecher
befinden sich oft in den Händen von Selbstbauern
.
.
Vorstufen
alles unter Kontrolle
High-End MOS-FET-Vorstufe  VX-D
Mono-Modul. Durch MosFet Class-A Ausgang alles unter Kontrolle. Diskret aufgebaut, auch für Kopfhörer
Passiv-Vorstufen
Reduziert auf das Minimum. Aufbaubeispiele für reine passive Vorstufen
NEU
High-End Symmetrierer / Desymmetrierer, elektronischer Übertrager, auch als MC-Verstärker
mit verschiedenen Übersetzungsverhältnissen in High-End Präzisionstechnik.
Phonovorstufen
Konstruiert für die Sinne
High-End Phono-Vorstufe Phono-X
Mono-Modul. Auf alle Systeme einstellbar. Technik an der Grenze der Physik, durch völlig kompromissloses Schaltungsdesign
Phono-Vorstufe  Phono-M
Stereo-Modul. Unsere Zweitbeste, entspricht dennoch allen High-End Anforderungen.
Variable Phono-Entzerr-Kurven
für Modul Phono-M. Über 100 verschiedene Entzerr-Kurven einstellbar, besonders für alte 78-rpm recordings

.

Durch Selbstbau die Technik besser verstehen
Viele haben mit unseren Modulen ihr endgültiges Audiogerät gebaut
.
.
Aktive Filtertechnik
das ist unsere Welt
Hier beginnt für viele eine neue Art Lautsprecherbau
Die physikalischen Grundlagen der klassischen Mechanik und Elektrodynamik sind seit weit über 100 Jahren bekannt.
Nur sie liegen der Konstruktion aller Lautsprechersysteme zu Grunde. Trotzdem macht es offensichtlich immer noch Schwierigkeiten, eine in jeder Hinsicht befriedigende, natürliche Wiedergabe zu erhalten. Der Grund hierfür ist die Vielzahl von akustischen und hörphysiologischen Gesetzmäßigkeiten, die gleichzeitig beachtet und gegeneinander abgewogen werden müssen.
Es genügt offenbar nicht, nur eine dem Entwickler besonders interessant scheinende Eigenschaft zu optimieren,
die vielleicht so stark von seiner Vorliebe geprägt ist, dass ihm alles andere zweitrangig erscheint.

Unsere Aktiv-Filter decken das breite Spektrum der Möglichkeiten ab, stellen jedoch keine revolutionäre Neuerung dar.
Sie waren schon immer hervorragende Werkzeuge für die Feinarbeit an allen hörphysiologisch wichtigen Details.
Aber selten findet man sie in einer solch hohen Funktionalität und in einem einzigen Angebot vereint.
Auch die Qualitätsmesslatte wird hier ganz nach oben gesteckt.
Unsere Aktiv- und Korrektur-Filter sind dank über 40 Jahren Filtertechnik-Erfahrung klanglich völlig ausgereift,
praxisgerecht und befinden sich in jeder Hinsicht auf allerhöchstem Niveau.
Wirksame Schaltungen - wenig Bauteile - keine Digitaltechnik.
Es wäre schade, wenn solche Technik dem Selbstbau vorenthalten bliebe.


Grundlagen Aktiv-Elektronik
Vergessen Sie den Spruch: "Das geht nur passiv". Es ist eher umgekehrt!
"Aktiv" sind Korrekturen möglich, die "passiv" fast unmöglich sind.
.
Aktivweichen
Aktiv-Weiche  SAW 30/20  24dB/Oct
2-Wege, 3-Wege, oder Subwoofermodul; Höchste audiophile Präzision durch Anpassung an die Hörphysiologie, nicht mit herkömmlichen Weichen vergleichbar
Aktiv-Weiche AW-20  12dB/Oct
Klassische 12dB Weiche mit getrentem Hoch- und Tiefpass. Bandpass durch Reihenschaltung. Butterworth / Linkwitz
Equalizing

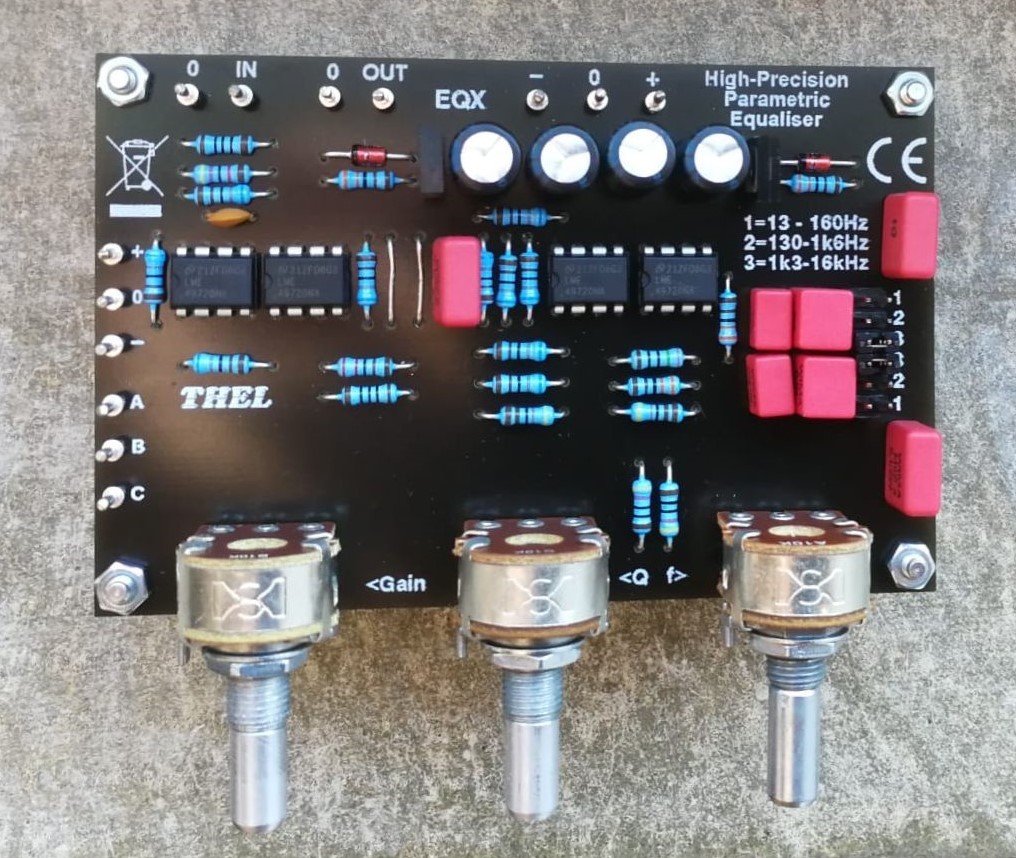

Präzisions-Equalizer-Modul  EQ-1 HQ
Das Wunderwerkzeug zur parametrischen Frequenzgang-Korrektur. Gain: +/- 20dB; Güte: (Q) 0,5 bis 12; Alle Parameter ohne gegenseitige Beeinflussung einstellbar.
NEU
High-End Klangregel-Vorstufe mit True Loudness-Controll
parametrische Frequenzeinstellung: Bässe / Mitten / Höhen
Korrekturfilter
Subsonic-Filter 5.Ordnung  HQ-Sub mit Bassanhebung
Ein fantastisches Präzisionsfilter der Extraklasse, durchstimmbar von 14-53Hz; 30dB/Oct.
Time-Domain-Filter  TDF-360
Elektronische Korrektur des Zeit- oder Phasenversatzes mit einstellbarer Grenzfrequenz der Gruppenlaufzeit, dadurch anpassbar an alle Übertragungskurven.
Alles in Einem
Sub-Sat-Controller SSC-7
Subwoofer-Satelliten-Weiche mit vielen, superpräzisen Einstellmöglichkeiten: zwei Equalizer - Subsonicfilter - Bass-Boost - Phasenkorrektur.

.

Selbstbau klärt die Dinge
.
.
Signalsteuerung
Eins Zwei Drei
Elektronisches Stufenpoti  HD-64
64 Positionen;  -77,5dB;  Gleichlauf typ 0,005dB;  Nur 6 Relais und 6 Spannungsteilern. Ansteuerung mit gewöhnlichem Drehpoti über 6 Bit A/D-Wandler. Auch mit Motor fernsteuerbar.
DTAG-4
4-fach Eingangswahl mit NiPdAu-Relais, gegenseitig auslösend über FlipFlops, LED Positionsanzeige, kaskadierbar auf 8- oder 12-Kanal, oder 4- 6- 8-Ebenen für symmetrsiche Anwendungen und/oder Masse-Umschaltung, usw.
Auch fernbedienbar. Die Alternative zu höchstwertigen mechanischen Drehschaltern.
RUS-2
Audiophiler Relais-Umschalter gesteuert durch einfache Tastschalter für vielfältige Anwendungen, z.B. Bypass-Schaltung zum Einschleifen von Elektronikmodulen, Ein/Ausschalten von Tonsignalen, und vieles mehr.
Silent-Delay
Einschaltverzögerung für Kleinsignale. Verhindert Ein-Ausschaltgeräusche durch intelligente Steuerung.
für Vorstufen, Aktivweichen und andere Kleinsignal-Module.
.
.
Selbstbau ist ansteckend !
.
.
Analoge High-End-Netzteile
für alle Fälle
Eine Audioschaltung ist nur so gut, wie ihr Netzteil, da das Ausgangssignal zu 100% aus der Betriebsspannung besteht, nur moduliert vom Eingangssignal. Daher sind unsere Netzteile speziell unter diesem Gesichtspunkt konstruiert.
Dabei steht die einfache Anwendbarkeit und Einstellbarkeit für den Selbstbauer im Vordergrund, ebenso die Verwendung optimierter Bauteile: Streuarme Ringkerntrafos, ausgesuchte Elkoserien und Dioden verschiedener Hersteller und viele weitere Details.
Die Spannungen stehen doppelt zur Verfügung, um neben der geforderten symmetrischen Versorgung von Audiomodulen auch andere Kombinationen zur ermöglichen.
Lieferbar in verschiedenen Arten, Leistungen und Spannungen.
Spannungsgeregelte Komplett-Netzteile inkl. Trafo mit Gleichrichtung, Siebung, Stabilisierung
Komplett-Netzteilserie NT-7...
7 Watt, stabilisiert, einzeln oder doppelt aufgebaut. Einstellbare Spannung von 2,5V bis 30V, je nach Trafo
für Vorstufen und andere Kleinverbraucher, oder als Erstaz für Steckernetzteile.
Komplett-Netzteil NT-25HQ   High-End         TIP
2x12,5 Watt, stabilisiert, 2x2,5V bis 2x24V einstellbar, superschnelle Gleichrichter, Siebung (Low-ESR), Spannungsregler. Sehr hohe Qualität durch excellente Bauteileauswahl und Überdimensionierung.
Für High-End Audiomodule (z.B. +/-18V/0,6A) und viele andere Anwendungen, auch als 5V/3,5A
Spannungsgeregelte Netzteile ohne Trafo  inkl. Gleichrichtung, Siebung, Stabilisierung,  nur noch Trafo anschließen
Spannungsregler  SPR-2
Zwei getrennte Regler für symmetrische Spannungen 2x2,5-2x36V; 2x2A (1x4A)einstellbar, mit Gleichrichtung und Siebung, kurzschlussfest.
Class-A Netzteil  Black-Pulsar  Völlig abgefahrenes Netzteil, krass und jenseits des Üblichen
Gibt es Vergleichbares auf dem Weltmarkt? Uns ist nichts bekannt. Dieses Netzteil hat mindestens Akku-Qualität.
Für Vorstufen, usw. bis 2x 1A Shuntstrom, 2x 4-40V
Spannungsregler-Netzteil   SPR-8.2
2x8A; +/-5V bis +/-55V. Z.B. für Endstufen bis 300/400 Watt. Diskreter symm. Aufbau mit Gleichrichtung und Siebung. kurzschlussfest.
Spannungsregler-Netzteil   SPR-8.1
1 x 3,5V bis 50V / 10A. Einstellbares Single-Powernetzteil für Audioanwendungen, wie Musikserver, Festplatten, Röhrenheizungen u.ä.; überall dort, wo nur eine relativ geringe Spannung, aber ein hoher Strom benötigt wird.
Einzel-Module
Trafo-Module  15 und 25 Watt
mehrere Spannungen, mit sehr streuarmen Ringkerntrafos. Ausgang wahlweise AC oder DC. Zur Versorgung von Kleinmodulen, usw.

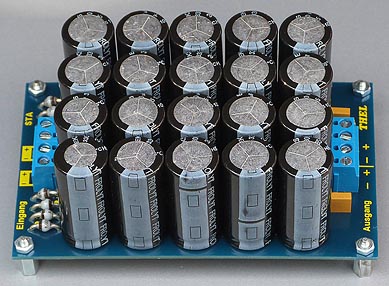

Klein-Siebungen  STA-Serie
mit oder ohne Gleichrichtung, mit ultraschnellen Dioden und 16 Elkos, für High-End Vorstufen oder kleinen Endstufen.
NEU
Power-Siebung STP-20
für Endstufen bis > 500 Watt. Symmetrisch aufgebaut mit 20 Elkos und superschnellen 30A-Dioden.
Hochstrom-Spannungsregler  SPR-10  10-90V / 10(20)A
Wohl kaum woanders zu finden. Audiophiler Power-Regler in pos. und neg. Ausführung. Anzuschließen wie ein Dreibein-Stabi. Für Endstufen bis >1000 Watt.
Hochspannungs-Netzteile z.B. für Röhrenverstärker oder andere Industrieanwendungen
Hochvolt-Netzteil RNT-400
mit audiophiler Regelung, 80-400V, 200mA; mit Gleichrichtung und Siebung, für Röhren-Vorstufen, usw. und für viele Industrieanwendungen. Nur noch Trafo anschließen
Hochvolt-Netzteil  RNT-900
mit audiophiler Regelung, 100-850V; 500mA, mit Gleichrichtung und Siebung, für Röhren Endstufen, usw. und für viele Industrieanwendungen. Nur noch Trafo anschließen
Sonstige Module
Netzmodul NM-25
Verlustfreie Einschaltstrombegrenzug für große Trafos bis 2.000 VA. Verhindert Ansprechen von Haussicherungen beim Einschalten großer Trafos. Manuelles oder automatisches Einschalten.
DC-Schutzmodul DC-30
Lautsprecherschutz. Schützt Lautsprecher vor gefährlicher Gleichspannung, verhindert Ein- Ausschaltplopp.
Brandneu
THEL Audio-Performance EMI-Filter  (Netzfilter - Entstörfilter)
Bisher vergeblich gesucht?   Das Beste kommt zum Schluss
Höchster audiophiler Genuss und elektrische Traumwerte durch Drosseln aus nanokristallinen weichmagnetischen Kernen. Sehr hohe Induktivitäten bei besonders wenig Windungen und sehr geringer Baugröße.
Mit Überspannungsschutz 8000A/25ns.
Freuen Sie sich auf etwas Besonderes

.
.
Viel Freude und Erfolg beim Selbstbau
.
.
