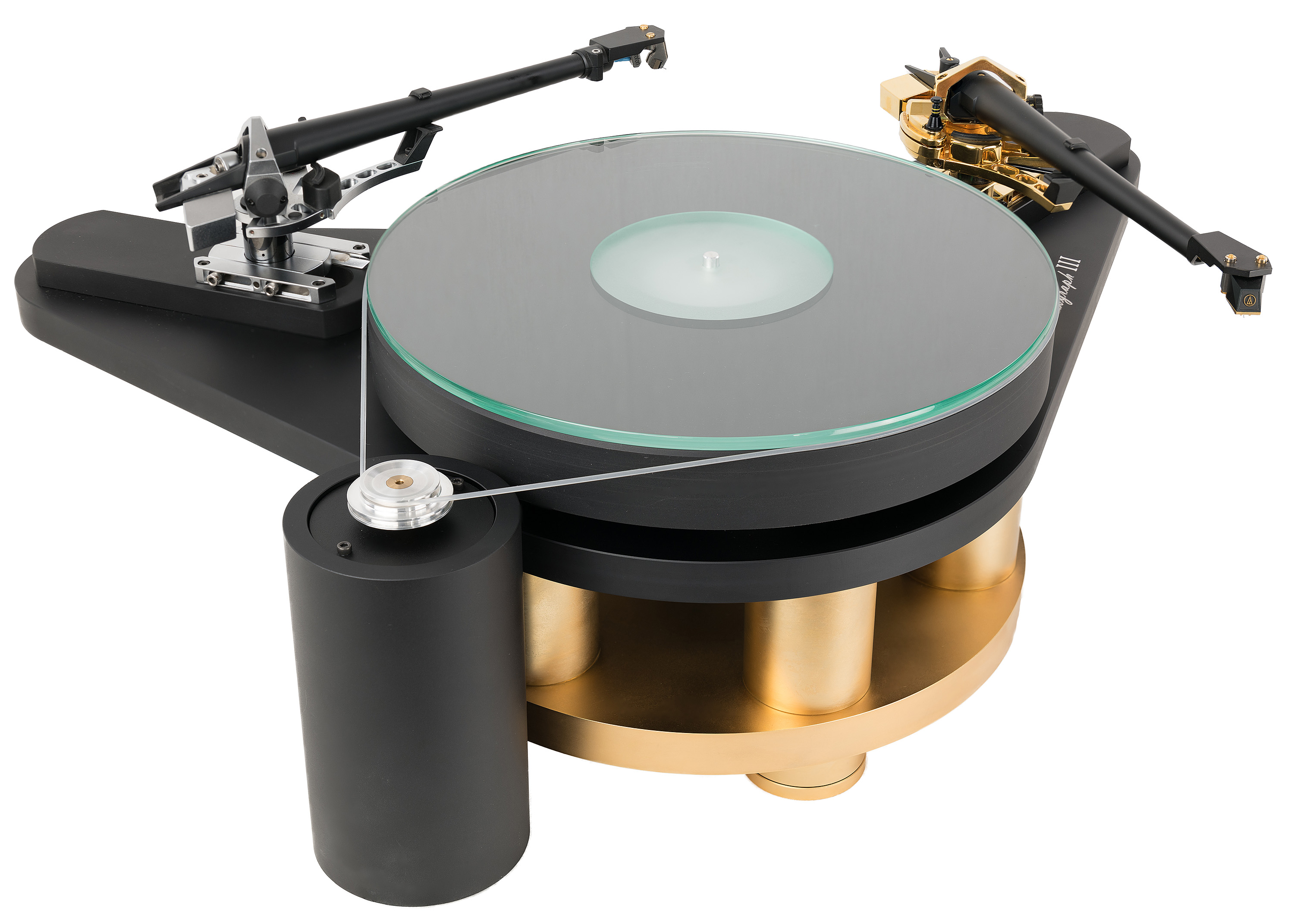

Laufwerk: Seismograph 2 von SoReal Audio (Othmar Spitaler)
Tonarme: SME Series V; Jelco 750 12"; Ortofon RS 309D
Tonabnehmer MC:Audiotechnica ART 7; Ortofon SPU 1S;
Ortofon Cadenza Black; Koetsu Black/Gold; Sumiko Pearwood Celebration 2
Tonabnehmer MM: Original Shure V15V; Audio-Technica 760 SLC
Tonabnehmer Mono:Audiotechnica AT 33; Ortofon Cadenza Mono

.
Sound of Silence
Diese Phonovorstufe wird die Wahrnehmung von Musik verändern

Mono-Modul
2-stufiges passives RIAA-Filter; echtsymmetrisch
Wer dieses Schaltungs-Design einmal gehört hat, denkt hinterher anders übers Musikhören. Hier wird das Verständnis von Perfektion im Menschen angesprochen.
Versteckte Botschaften meisterhaft konstruierter Musikinstrumente und Emotionen von Sängern sind derart wahrnehmbar, dass es eine Gänsehaut verursacht.

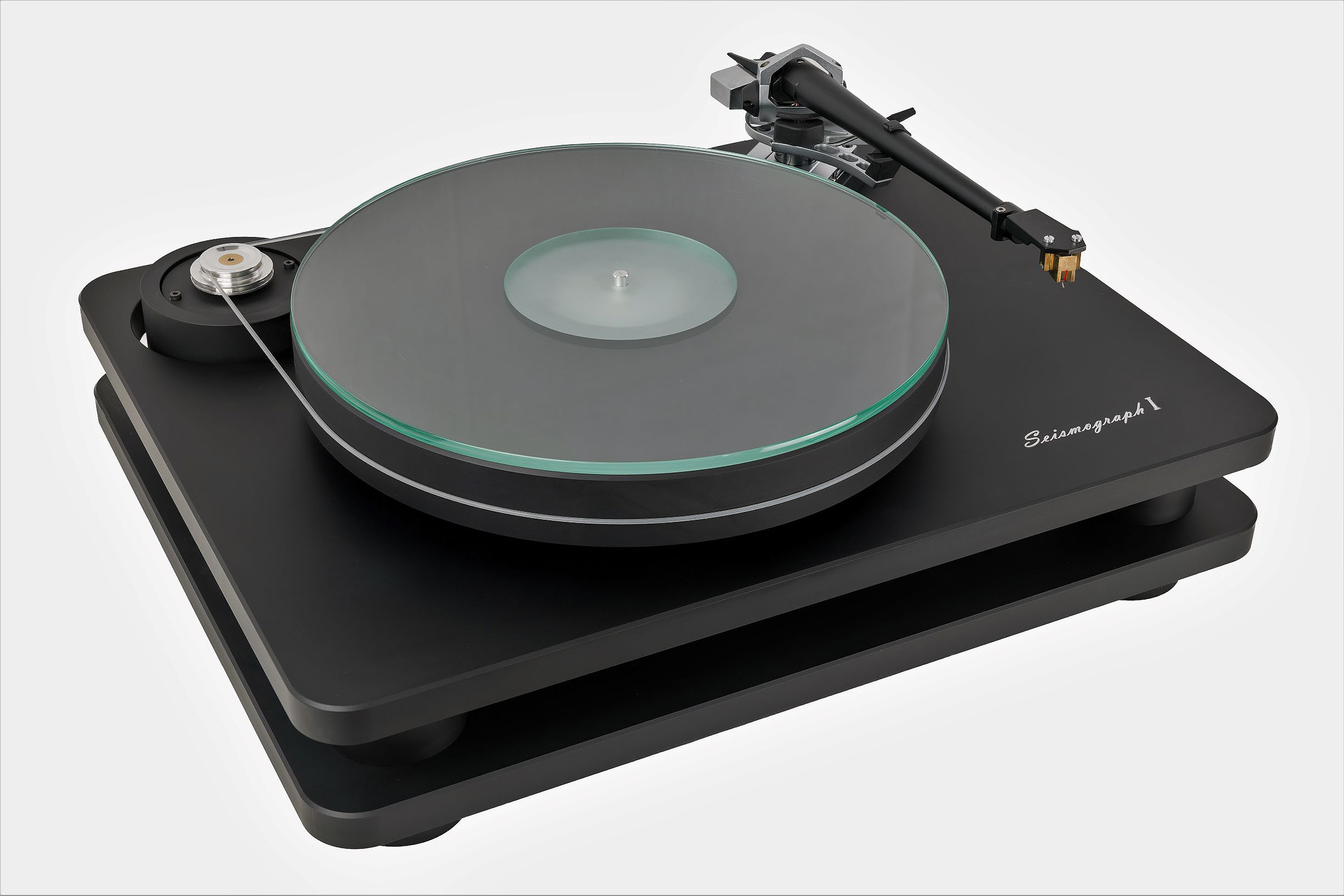

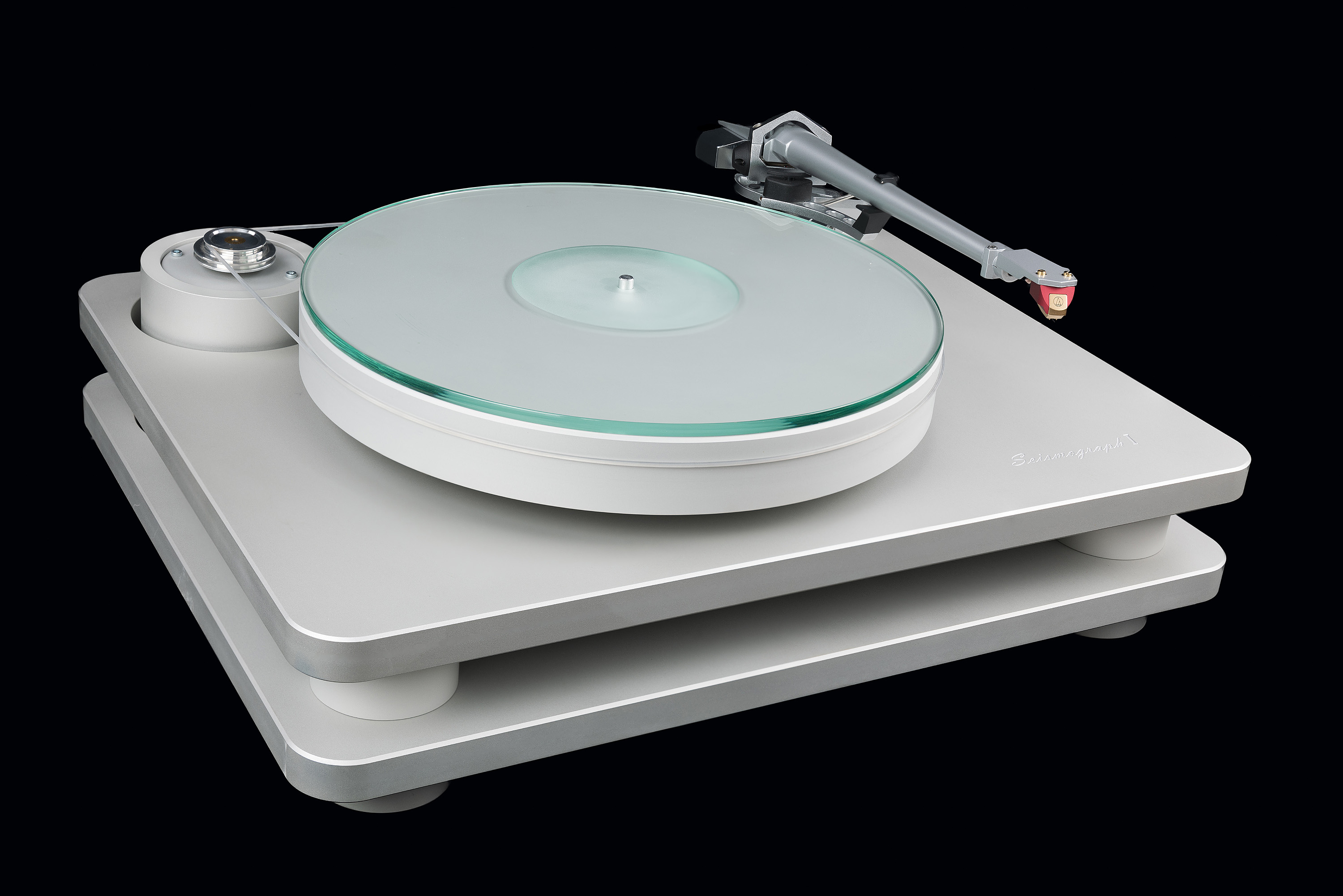

Nicht nur Spitzenlaufwerke wie unser Seismograph legen noch einen drauf, sondern alle Laufwerke scheinen plötzlich noch mehr aus sich heraus zu gehen, um zu zeigen, was sie wirklich können. Sogar den alten Plattensammlungen wird wieder neues Leben eingehaucht.
seit 2018

Bereits das erste Aufsetzen der Nadel lässt aufhorchen
Man spürt sofort: Hier geschieht etwas anderes!  Aber was?

Technische Präzision ist nicht alles
Die wird von vielen anderen auch erreicht  - und ist schon lange ausgereizt. Rauschen, Klirr, RIAA-Genauigkeit - da geht nicht mehr viel.
Auch unsere in den letzten 30 Jahren erschienenen Phonovorstufen gehören dazu. Grundsätzlich waren alle ähnlich, da das Limit der Schaltungstechnik bereits in den 80er Jahren nahezu erreicht worden war. Messwerte zeigen das bis heute.
Präzise Technik allein scheint es somit nicht zu schaffen, alle im Musiksignal enthaltenen Botschaften aufzuspüren und die Seele der Musik zu entdecken. Erst bestimmte Schaltungs-Designs können versteckte Botschaften im Signal aufspüren und preisgeben, so dass sie nicht länger im Verborgenen bleiben müssen.
Da man mit den Kenntnissen der Physik nicht mehr viel weiterkommt, haben wir diese Vorgehensweise längst verlassen und suchen nach den Details in einer Schaltung, auf die die versteckten Signal-Informationen besonders sensibel reagieren. Da muss Erfahrung und emotionaler Spürsinn mit einfließen. Irgendein Limit darf man sich nicht setzen.
Eine Phonostufe, die Signale im Mikro- und sogar im Nanovolt-Bereich verarbeiten und obendrein den Frequenzgang wieder geradebiegen muss, ist deutlich sensibler, als jede andere lineare Verstärkerschaltung mit höherem Pegel.
Der Umgang mit einem solch komplexen Zusammenspiel erfordert auch ein interdisziplinäres Wissen. Jeder Kompromiss im Einzelnen, jede Bevorzugung einer Vorliebe beeinträchtigt zwangsläufig auch das perfekte Zusammenspiel des Ganzen. Erst wenn man bei der Entwicklung einer Schaltung deren Eigenschaften "sieht" und sich "hineinfühlen" kann, erreicht man Ergebnise, die mit Messwerten nicht zu erklären sind.
Somit ist die Sound of Silence nicht nur vollgepackt mit edlen Bauteilen in einem audiophilen Schaltungsdesign, sondern auch mit Hingabe, Erfahrung und Emotionen aus über 40 Jahren Erfahrung.


Die drei wichtigsten klangbeeinflussenden Faktoren
1. Die Wahl der Operationsverstärker
Wir setzen den LME-49720 ein. Er hat sich im Laufe der Jahre bei uns als audiophiler Maßstab erwiesen, dessen klangliche Eigenschaften in einem optimalen Schaltungsdesign besonders hervortreten und die Denkweise zu diskreten Schaltungen verändert hat.
Besondere technische Mekmale: Niedrigster Klirrfaktor bei hoher Verstärkung bis 20kHz. Die niedrigen Klirrfaktoren vieler anderer OPs maschieren in die Höhe, wenn die Verstärkung über 1kHz zu sehr ansteigt.
Auch die hohen Anforderungen an geringes Rauschen (2nV) sind erfüllt. Oft sind die Superrauscharmen nicht die audiophilsten. Rauschen wird ohnehin stark vom Quellwiderstand der Signalquelle (Widerstandsrauschen) und von der Beschaltung der Eingangsstufe beeinflusst.
Vergleiche Daten von LME49720, OPA 2134, OPA 627, AD797, LT1124, usw.
2. Die strikt symmetrisch geführte Signalverarbeitung
Nicht nur ein doppelter Aufbau, bei dem sich jede Signalhälfte auf Masse bezieht, sondern der konsequent echt symmetrische Aufbau der gesamten Schaltung mit fehlendem Bezug zur Masse. Selbst bei Einspeisung eines unsymmetrischen Signals, wird eine echte Symmetrie erzeugt.

3. Das RIAA-Filter
Auch das Filter ist echt-symmetrisch aufgebaut und sogar in zwei Stufen aufgeteilt.


Die Beispiele 1 und 2 rechts zeigen jeweils einen Tiefpass >
Hohe Bauteilequalitäten setzen dem wichtigeren Grundkonzept lediglich den I-Punk auf
1. Klassische Symmetrie
mit Massebezug
2. Echte Symmetrie
ohne Massebezug.

Der Klang der "Sound of Silence"
Zweifellos beeinflusst das RIAA-Filter in seinem Design und der Bauteilewahl das Klanggeschehen einer Phonovorstufe ganz besonders. Wer sich das zweistufige, echt symmetrische passive Filter-Design eine Weile anschaut, kann vielleicht nachempfinden, wie alle Signale auf eine völlig natürliche Weise behandelt werden, und wie das Leben in ihnen erhalten bleibt. Wahrscheinlich gibt es einen Zusammenhang in der Naturbelassenheit der Signalbearbeitung. Denn nach einem passiven Filter behält ein natürlicher Sinus immer seine exakt natürliche Form. Sie wird nicht durch Gegenkopplungen in einer Signalschleife durch Einschwingzeiten, Anstiegszeiten, usw. verändert.

Eine Klangbeschreibung gestaltet sich immer etwas schwieriger, als die reine Darstellung von Messwerten - die stehen fest und sind Fakt. Klang muss in Worte gefasst werden. Worte, die das Gefühl und die Empfindungen beschreiben sollen. Das macht jeder anders.
Hier kann definitiv gesagt werden, dass die Emotionen besonders stark angesprochen werden. Die Emotionen der Sänger und die Geheimnisse meisterhaft gefertigter Musikinstrumente werden echt "gefühlt". Das wird so klar wiedergegeben, als wüsste die "Sound of Silence" was gesungen, oder gespielt wird. Das fällt beim ersten Hören sofort auf und sorgt teilweise für eine Gänsehaut.
Es ist beinahe so, als hätte man Zeit seines Lebens nur mit einem Ohr gehört. Selbst die gesamte Wiedergabekette erscheint in neuer Qualität, weil sie jetzt deutlich mehr von sich preis gibt, und viele weitere Details plötzlich ans Licht treten lässt. Denn die neu entdeckten Botschaften in der winzigen Signalwelt werden jetzt viel besser von der restlichen Audiokette erkannt.
Ab jetzt wird man anders übers Musikhören denken

.
Technische Beschreibung
Eingangsparameter

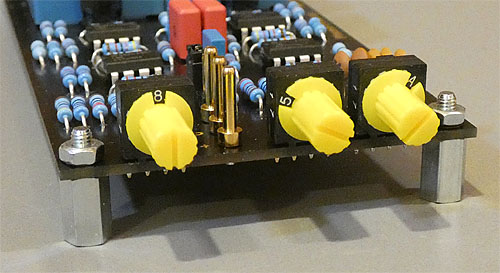

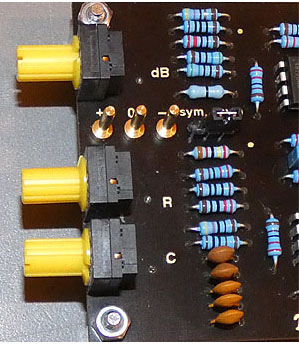

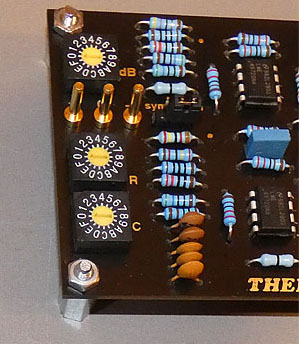

Der Betrieb ist an allen Tonabnehmer-Systemen möglich. Drei 16-stufige Drehschalter ermöglichen einen großen Einstellbereich von Kapazität, Widerstand und Verstärkung. Dadurch ist auch eine sehr hohe Kanalgleichheit zwischen den Modulen gewährleistet.

Eingang / Ausgang = symmetrisch / asymmetrisch
Echt symmetrische Eingangsstufe mit Präzisions-Instrumenten-Verstärker, aufgebaut mit Audio-Grade OP-Amps. Dadurch kann man auf höchste Rauscharmut und Linearität, sowie geringsten Klirrfaktor optimieren.
Für einen asymmetrischen Eingang (Cinch) werden nur die Anschlüsse "Plus" und "Null" benutzt und eine Steckbrücke umgesteckt. Da die erste Stufe immer als Symmetrierer arbeitet, wird auch ein unsymmetrisches Signal in allen weiteren Stufen echt symmetrisch weiterverarbeitet. Dadurch profitiert auch ein Cinchsignal von dem echt symmtrischen 2-stufigen Passiv-RIAA-Filter. Somit steht am Ausgang grundsätzlich ein echt symmetrisches Signal zur Verfügung, dass nicht erst dort symmetriert werden muss.
Wird nur ein unsymmetrischer Ausgang benötigt, benutzt man nur den Ausgang +Out. Dieser enthält bereits alle Informationen des gegenüberliegenden Signals. Der Signalmassestrom fließt in diesem Falle über die Zuleitung der Stromversorgung und nicht innerhalb des Moduls.

Passives RIAA-Filter  Für viele audiophil unangreifbar   siehe auch Grundlagen der RIAA-Entzerrung
Die traumhaft geringe Abweichung beträgt hier nur 0,02dB typ (0,05dBmax) 50Hz-20kHz. Diese Genauigkeit stellt sich grundsätzlich ein. Sie ergibt sich durch Bauteile, deren Werte präzise berechnet und eng toleriert sind. Es ist keinerlei Abgleich nötig.
Außerdem werden vorselektierte KP-Kondensatoren eingesetzt mit einem besonders gleichmäßigen Kapazitätsverlauf von 20Hz-20kHz (wichtig). Nennenswerte Abweichungen gibts erst ab ca. 100kHz (+0,3%).
Eine RIAA-Abweichung von <0,1 dB ist zwar überhaupt nicht nötig, aber uns reitzt das Limit. Die passiven Filter sind kein Teil einer Gegenkopplung.Vor und hinter den Filtern befinden sich rein lineare Verstärkerstufen, wodurch das Signale völlig fehlerfrei von Gegenkopplungsverzerrungen ist und bestes Einschwingverhalten zeigt. Sehr niederohmiges Filter-Netzwerk mit Film-Foil-Kondensatoren.

Die einzelnen Stufen
Damit die Schaltung alle Emotionen des Musiksignals behält, muss zwischen den Stufen die Balance stimmen.
Dazu gehören:
1. Sorgfältige Dimensionierung der aufeinanderfolgenden Verstärkerstufen.
2. Die optimale Reihenfolge der beiden Passiv-Filter in Bezug auf Rauschen und Übersteuerungsgrenze.
3. Rauschverhalten der einzelnen Stufen und deren verschiedener Einfluss.
4. Optimale Bauteilewahl und deren Werte, abgestimmt auf die Eigenschaften der einzelnen Stufen (Quellwiderstände,usw).

Kein Kondensator im Signalweg
Obwohl von Anfang bis Ende eine reine DC-Kopplung besteht, gibt es keinen störenden Offset am Ausgang, aber dennoch ein sanftes kondensatorloses Subsonic Filter, mit einem -3dB Punkt von ca. 10Hz (-0,6dB bei ca. 20Hz), damit die tiefsten Frequenzen im Bereich von mechanischen Plattenspielergeräuschen (Rumpeln) eine Mindest-Abschwächung erfahren ohne die geringste Beeinflussung großer Bassfundamente.

Keine unnötige Pufferstufe im Ausgang
Unsere eingesetzten OPs sind besonders audiophil (LME49720). Der Klirrfaktor eines einzelnen OPs beträgt bei 600 Ohm Last und 3V RMS Signalspannung nur 0,00003% bei 1kHz und 0,00006% bei 20kHz (siehe hier).
Auf eine Phonovorstufe folgt jedoch in der Regel nur der hochohmige Eingang eines Line Vorverstärkers, ohne 100m Kabelkapazität dazwischen. Auch betreibt man damit keinen Kopfhörer, o.ä. den man ja wiederum in der Lautstärke regeln müsste - mit einem entsprechend niederohmigen angepassten Poti.
Jede weitere niederohmige Ausgangs-Pufferverstärker würde somit diesen extrem geringen Klirrfaktor unnötig erhöhen.
Beispiel: Der Klirrfaktor des 50 Ohm "Superbuffers"  OPA 633 von Burr-Brown beträgt 0,02-0,005%. Manche tun so, als könne man so ein Bauteil am Ende einer viel hochwertigeren Kette einfach ignorieren. Daher finden wir kein Argument mehr für eine zusätzliche, klangbeeinflussende, niederohmige Pufferstufe.

Betriebsspannung - Pufferung
Die Betriebsspannung beträgt +/-5V bis +/-25V (optimal +/-18 bis +/-21V). On Board befindet sich eine gyrator-ähnliche Spannungsglättung, die oberhalb 18V als Regelung arbeitet. Gepuffert wird mit je sechs parallelgeschalteten LOW-ESR-Elkos von insgesamt 2x1.300µF. Somit hat insbesondere die Ausgangsstufe eine sehr große Pufferung direkt an ihren Anschlussbeinen zur Verfügung. Im weiteren Verlauf der Leiterbahnen sorgen diverse symmetrisch angebrachte HF-Kondenstoren für Rauschreduzierung der Betriebsspannung.

Vergoldete Leiterbahnen
Die Leiterbahnen dieses Ausnahme-Moduls bestehen aus vergoldetem 70µm Kupfer, ebenso vergoldet ist die Beschriftung der schwarzen Oberfläche.

Thema Rauschen siehe hier

Umfangreiches Angebot an High-End Stromversorgungen

Das Tonsignal einer Audioschaltung kann nicht besser sein, als die Stromversorgung. Daher bieten wir für jeden Anspruch verschiedene analoge Netzteile an, insbesondere der akkuähnliche Class-A Overkill.

..
Nachtrag
Die Inspiration zu dieser Super Phonovorstufe hat uns das Super-Laufwerk Seismograph von SRS (SoRealAudio) geliefert, entwickelt von unserem langjährigen Partner Othmar Spitaler (früher Fa. Artkustik). Einige Test-Organe sprechen davon, dass wegen des Seismographen die 100% Marke neu definiert werden muss. Ein Laufwerk, das zu denen gehört, die alles übertreffen ruft förmlich nach einer ebenbürtigen Vorstufe.
Wo es eine Nische gibt, wird man Extreme finden. "Sound of Silence" und "Seismograph" scheinen sich als perfekte Symbiose zu diesem Extrem gefunden zu haben. Ein solches Laufwerk ist natürlich nicht für jeden erschwinglich, dennoch zeigt die "Sound of Silence", wie auch andere Laufwerke dieser Perfektion einen Schritt näher kommen können.

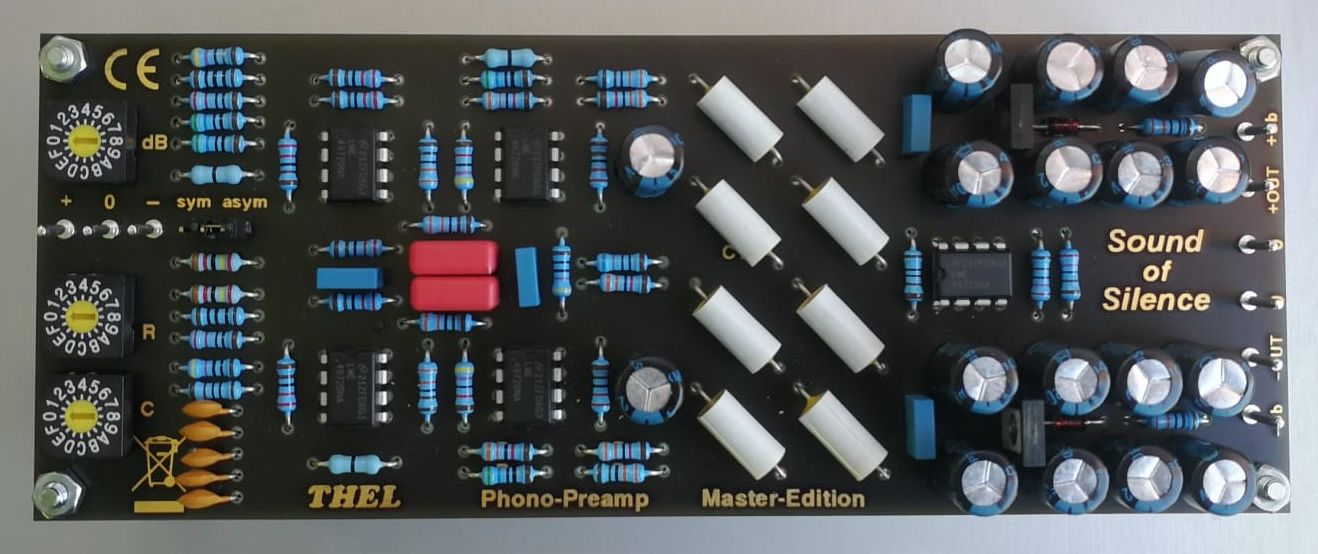

Sound of Silence

1% Standardwiderstände
Zwei Widerstands-Versionen lieferbar:
Grundsätzlich bestimmt das Schaltungskonzept das Klangerlebnis. Die Enttäuschung einer wenig durchdachten Schaltung kann nicht mit edlen Bauteilen kompensiert werden. Somit haben hochwertige Bauteile nur dann eine Daseinsberechtigung, wenn bereits beim Schaltungsdesign alles richtig gemacht wurde und keine Kompromisse eingegangen wurden.
Deshalb bietet die Version mit Standardwiderständen bereits alle Vorraussetzungen, für das oben beschriebene audiophile Erlebnis. Durch die Aufrüstung mit den audiophilen TKD-Widerständenerscheint dann alles unangreifbar.
Sound of Silence
0,5% TKD-Audio-Widerstände

Technische Daten
Ub +/-18 bis +/-21V optimal
Ub +/-5V bis +/-25V Grenzwerte
Eigen Stromaufnahme:
ca. +/-60mA
Ausg. spannung max bei 1kOhm Last:
ca. 2V unter 1xUb, max 16Vs (unsymmetrisch)
Ausg. spannung max bei 2kOhm Last:
ca. 4V unter 2xUb, max 32Vs (symmetrisch)
 Ausgangs Offset:
<1mV
Ausgangsstrom max:
ca. 20mA/750 Ohm (unsymmetrisch)
Ausgangsstrom max:
ca. 20mA/1500 Ohm (symmetrisch)
Eingang:
symm. oder asymm.
Eingangswiderstand:
47k oder 60R bis 1k0
Eingangskapazität:
47p - 880p
Verstärkung (G) bei 1kHz:
38,6dB - 64,4dB einstellbar in 16 Stufen*
Übersteuerungsfestigkeit 1kHz; G=38,6dB:
Eing.120mVs; Ausg.13Vs*
Übersteuerungsfestigkeit 1kHz; G=64,5dB:
Eing.7,0mVs; Ausg.13Vs*
Kanalgleichheit zwischen Modulen:
< 0,04dB
Rauschen:
hier
RIAA-Genauigkeit TKD-Widerstände:
0,02 dB typ; 0,05 dB max (50Hz= -0,1dB)   35°Umgeb
RIAA-Genauigkeit 1%-Widerstände :
0,03 dB typ; 0,06 dB max (50Hz= -0,15dB) 35°Umgeb
THEL Testgenerator:
<0,002 dB
sanftes Subsonic:
-0,6dB 20Hz;  -3dB 10Hz;  -10dB 5Hz
Maße:
155 x 60 x 15 mm
*Die angegebenen Verstärkungsfaktoren und Ausgangs-Spannungen
beziehen sich auf einen asymmetrischen Ausgang. Symmetrisch = +6dB (x2)
Infos
Phono-Manual.pdf

Plattenspieler-Umbau
auf symmetrisch

Die RIAA-Kurve
Funktion bei Aufnahme
und Wiedergabe.
IEC
Neumannkonstante
etc





Preise (inkl. Mwst)
Monomodul. Für den Stereobetrieb werden 2 Stück benötigt
Typ
Ausführung
Euro/Stck
Sound of Silence
 1% -Widerstände
195,00
Sound of Silence-w
41 TKD-Widerstände
275,00
Tipps zur kostenlosen Klangverbesserung von Modulen,
die mit sehr niedrigem Signal-Pegel betrieben werden:
Schalten Sie nach Möglichkeit alle in der Nähe stehenden Geräte ab, die ein Schaltnetzteil besitzen.
Auch Geräte, wie Fernseher, usw. die im "Standby-Betrieb" laufen
(elektromagnetische Sender)

Wichtig
Das Phonomodul "Sound of Silence"  ist kein eigenständiges Gerät und benötigt für den bestimmungsgemäßen Betrieb den Anschluss von zusätzlichen Bauteilen bzw. Modulen, wie z.B. Trafo, Gleichrichtung, Siebung, Buchsen für Ein- und Ausgänge, Netz-Schalter, usw. um ein funktionsfähiges Gerät zu erhalten.
Nachfolgend sind einige Vorschläge zusammengestellt, die optimal aufeinander abgestimmt sind.
Sie können aber auch als Grundlage für die Beschaffung anderer Zusatzteile, oder für eigene Ideen dienen.

Zubehör-Links

Stecker für die 2mm vergoldeten Anschluss-Stifte
Einige finden es zu schade, die vergoldeten Lötstifte auf der Leiterplatte mit Lötzinn zu versehen. Daher bieten wir diese vergoldeten Stecker an, die eine feste Verbindung gewährleisten.
Stecker-Buchsen-Satz für die Phono Masselitze
Anschluss-Satz für eine ordentliche Verbindung der Masselitze.
Bestehend einer 2mm isolierten Buchse und einem 2mm vergoldeten Büschelstecker von MC.
Vorschlag für Verstärkerverdrahtung auf unserer Kabelseite
OFC-Litze 1,5mm2, 84x0,15mm
99,99% reines Kupfer
Cinchkabel selber löten mit unserem THEL Bluecord Silver


78rpm Schellack
Entzerrkurven
Alle unsere Phono-Module sind umrüstbar auf jede gewünschte Höhen- und Tiefen-Entzerrkurve für 78rpm.
Es müssen nur andere Kondensatorwerte eingelötet werden. Bitte fragen Sie bei Bestellung nach der 78rpm-Tabelle mit der Anleitung für den Umbau. Wer geschickt ist, kann diese zusätzlichen Entzerrkurven umschaltbar machen.
Wir bitten um Verständnis, dass wir zu diesem Thema keine weitere Unterstützung anbieten, die über diese Umbau-Anleitung hinausgeht. Wir bieten lediglich ein gutes Werkzeug an. Wer sich dafür interessiert, hat sicher ein großes Experimentierfeld vor sich.

.
.

Kombinations-Beispiele
Die vorgeschlagenen Kombinationen sind optimal zusammengestellt
und dienen auch als Vorlage für eigene Ideen.

Beachten Sie unsere Rabattstaffel
  5% Rabatt ab 1.000 Euro
10% Rabatt ab 2.000 Euro

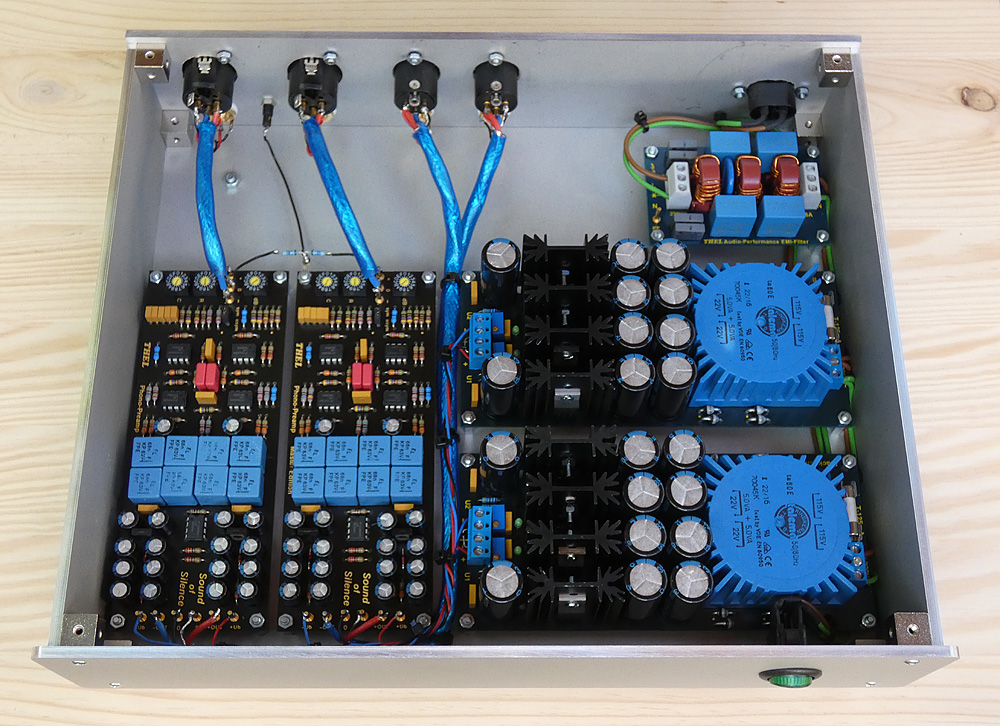

Kombination SX-20
Stereo, mit Doppel-Netzteil. Eine bereits sehr hochwertige Kombination
Preise (inkl. Mwst)
Typ
Einz. EUR
Ges. EUR
2 x Sound of Silence
195,00
390,00
2 x NT-25HQ-22 (ca. 2x 21V einstellen)
118,00
236,00
Summe SX-10
626,00
Summe SX-10w mit 41xTKD-Widerständen
786,00
SX-20

2xNT10HQ-22; 2xSound of Silence,
oder NT25HQ-22 für Überdimensionierung


Kombination SX-50
Stereo, mit dem Ausnahmenetzteil Black-Pulsar, dessen Spannungsqualität mindestens dem Niveau von Akkus entspricht.
Preise (inkl. Mwst)
Typ
Einz. EUR
Ges. EUR
2 x Sound of Silence
195,00
390,00
2 x Netzteil Black-Pulsar 10 (ca. 2x 21V einstellen)
112,00
224,00
Summe SX-50
614,00
Summe SX-50w mit 41xTKD-Widerständen
774,00
SX-50

2xBlack-Pulsar 10;  2xSound of Silence

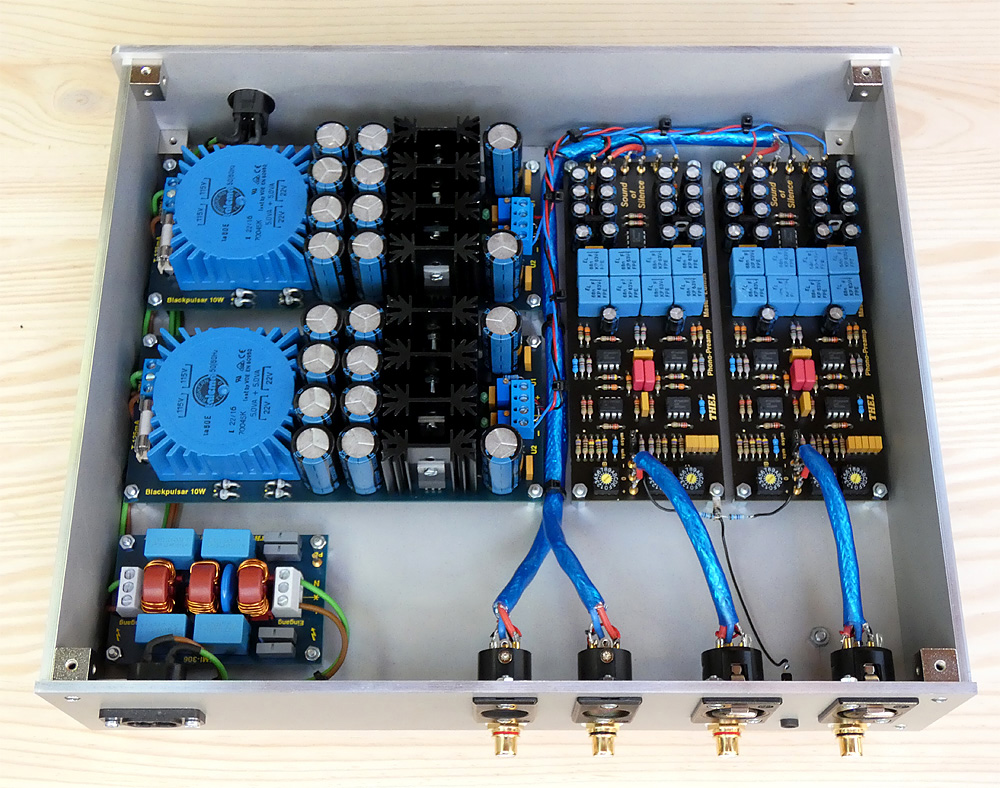

Komplettaufbau - Beispiel
mit Ausnahmenetzteil Black-Pulsar
Preise (inkl. Mwst)
Typ
Ges. EUR
2 x Sound of Silence-w
550,00
2 x Netzteil Black-Pulsar 10
224,00
1 x Netzfilter EMI-306
79,00
1 x Gehäuse GHX 31-26-07
138,00
Kleinteile; (Buchsen, Füße, Kabel, Schalter)
ca. 90,00
Summe Beispiel
ca. 1080,00
Einfacher übersichtlicher Aufbau
Man sieht förmlich die Funktion


Die Version SX-50 mit der höchsten Performance in der Stromversorgung ist zwar etwas günstiger als die Version SX-20, es gilt aber zu bedenken, dass das Netzteil Black-Pulsar sehr viel heißer wird (ca. 80°C) und höhere Anforderungen an einen belüfteten Einbau stellt.
Selbsverständlich können auch beide Phonovorstufen von einem gemeinsamen Netzteil versorgt werden z.B. 1xNT25HQ-22. Mögliche Klangeinbußen hängen unter anderem davon ab, ob nachfolgende Vorstufen ebenfalls getrennte Netzteile besitzen, oder nicht. Außerdem erfordert bei der Verwendung von nur einem Netzteil die richtige Verdrahtung der Masseleitungen etwas mehr Erfahrung, um Brummschleifen zu vermeiden.

.
