Eingangsparameter
Der Betrieb ist an allen Tonabnehmer-Systemen möglich. Die Anpassung der Pegel für MM und MC-Systeme erfolgt 6-stufig über Steckbrücken von 39-64dB. Der Eingangswiderstand beträgt fest 47 kOhm (MM) und kann für MC-Systeme durch Einlöten eines Fest-Widerstandes verringert werden. Die Eingangskapazität beträgt fest 47pF und kann für MM-Systeme ebenfalls durch Einlöten eines Festwertes erhöht werden. Dafür sind extra große Lötflächen vorgesehen.

Eingang / Ausgang = unsymmetrisch
Das Modul ist grundsätzlich nur für unsymmetrische (Cinch) Signale vorgesehen. Ansonsten ist der Aufbau nahezu identisch mit der "Sound of Silence", so dass trotz geringerer Kosten ebenfalls eine außergewöhnlichen Qualität besteht.

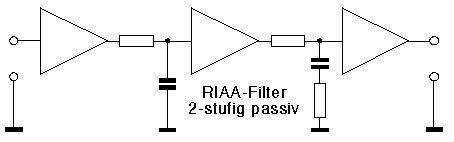

Passives RIAA-Filter  Für viele audiophil unangreifbar    siehe auch Grundlagen der RIAA-Entzerrung
Die traumhaft geringe Abweichung beträgt hier nur 0,05dB typ (0,08dBmax) 50Hz-20kHz. Diese Genauigkeit stellt sich grundsätzlich ein. Sie ergibt sich durch Bauteile, deren Werte präzise berechnet und eng toleriert sind. Es ist keinerlei Abgleich nötig.
Außerdem werden KP-Kondensatoren eingesetzt mit einem besonders gleichmäßigen Kapazitätsverlauf von 20Hz-20kHz (wichtig), nennenswerte Abweichungen gibts erst ab ca. 100kHz (+0,3%).
Eine RIAA-Abweichung von <0,1 dB ist zwar überhaupt nicht nötig, dennoch liegen unsere Werte darunter. Die passiven Filter sind kein Teil einer Gegenkopplung.Vor und hinter den Filtern befinden sich rein lineare Verstärkerstufen, dadurch ist das Signale völlig fehlerfrei von Gegenkopplungsverzerrungen und zeigt bestes Einschwingverhalten. Sehr niederohmiges Filter-Netzwerk mit Film-Foil-Kondensatoren.

Die einzelnen Stufen
Damit die Schaltung alle Emotionen des Musiksignals behält, muss zwischen den Stufen die Balance stimmen.
Dazu gehören:
1. Sorgfältige Dimensionierung der aufeinanderfolgenden Verstärkerstufen.
2. Die optimale Reihenfolge der beiden Passiv-Filter in Bezug auf Rauschen und Übersteuerungsgrenze.
3. Rauschverhalten der einzelnen Stufen und deren verschiedener Einfluss.
4. Optimale Bauteilewahl und deren Werte, abgestimmt auf die Eigenschaften der einzelnen Stufen (Quellwiderstände,usw).

Kein Kondensator im Signalweg
Obwohl von Anfang bis Ende eine reine DC-Kopplung besteht, gibt es keinen störenden Offset am Ausgang, aber dennoch ein sanftes kondensatorloses Subsonic Filter, mit einem -3dB Punkt von ca. 10Hz (-0,6dB bei ca. 20Hz), damit die tiefsten Frequenzen im Bereich von mechanischen Plattenspielergeräuschen (Rumpeln) eine Mindest-Abschwächung erfahren ohne die geringste Beeinflussung großer Bassfundamente.

Keine unnötige Ausgangsstufe
Unsere eingesetzten OPs sind besonders audiophil (LME49720). Der Klirrfaktor eines einzelnen OPs beträgt bei 600 Ohm Last und 3V RMS Signalspannung nur 0,00003% bei 1kHz und 0,00006% bei 20kHz (siehe hier).
Auf eine Phonovorstufe folgt jedoch in der Regel nur der hochohmige Eingang eines Line Vorverstärkers, ohne 100m Kabelkapazität dazwischen. Auch betreibt man damit keinen Kopfhörer, o.ä. den man ja wiederum in der Lautstärke regeln müsste - mit einem entsprechend niederohmigen angepassten Poti.
Jeder niederohmige Ausgangs-Pufferverstärker würde somit diesen extrem geringen Klirrfaktor unnötig erhöhen.
Beispiel: Der Klirrfaktor des 50 Ohm "Superbuffers"  OPA 633 von Burr-Brown beträgt 0,02-0,005%. Manche tun so, als könne man so ein Bauteil am Ende einer viel hochwertigeren Kette einfach ignorieren. Daher finden wir kein Argument mehr für eine zusätzliche, klangbeeinflussende, niederohmige Pufferstufe.

Betriebsspannung - Pufferung
Die Betriebsspannung beträgt +/-5V bis +/-25V (optimal +/-18 bis +/-21V). On Board befindet sich eine gyrator-ähnliche Spannungsglättung, die oberhalb 18V als Regelung arbeitet. Gepuffert wird jeder Kanal mit je zwei parallelgeschalteten LOW-ESR-Elkos von insgesamt 2x440µF. Somit hat insbesondere die Ausgangsstufe eine große Pufferung direkt an ihren Anschlussbeinen zur Verfügung. Im weiteren Verlauf der Leiterbahnen sorgen diverse symmetrisch angebrachte HF-Kondenstoren für Rauschreduzierung der Betriebsspannung.

Thema Rauschen siehe hier

Umfangreiches Angebot an High-End Stromversorgungen
Das Tonsignal einer Audioschaltung kann nicht besser sein, als die Stromversorgung. Daher bieten wir für jeden Anspruch verschiedene analoge Netzteile an. Unsere Empfehlung ist das Netzteil 1xNT10HQ-18, oder für High-End-Anwenung 2xBlack-Pulsar 10-22
